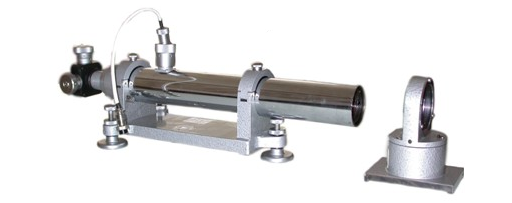

数显测微自准直仪目前属于我国高精度类仪器，该仪器主要用于小角度的精密测量，如多面棱体的检定。也可测量高精度导轨等精密零件的直线性、平行性、垂直性及相对位置。在精密测量和仪器检定中还可作非接触式定位，又可作自动测量。该仪器具有安装、使用方便等特点，是精密机械、仪器制造及有关科研、计量部门必不可少的检测仪器。
★ 特点：测量结果直观、准确 ★ 仪器规格和参数 序号 项目 参数 1 测角范围 0-10′ 最小分辨率 0.1〃 3 示值误差 10′范围内≤2〃；任意1′范围内≤0.5〃 4 准直物镜 焦距258mm，入瞳直径ф40 mm 5 显微物镜 焦距27.45mm，放大倍率4倍 6 测微物镜 视场10mmx6mm，视距调节±5屈光度 7 组合焦距 1031.324mm 8 测量距离 30m(视场≮2′) 9 视轴与镜管机械轴的平行度 ﹤20〃 10 视轴与支架底面的平行度 ﹤20〃 11 圆水泡规格 8′，置平精度4′ 12 照明灯电压功率 6 V，2-5 W 13 光栅数显表规格 单坐标20细分，配50线对/ mm光栅线位移传感器 14 光栅数显表电压 220 V 15 仪器外形尺寸 490x162x180 mm 16 仪器重量 7.8 kg
★ 特点：测量结果直观、准确
★ 仪器规格和参数
序号 | 项目 | 参数 |
1 | 测角范围 | 0-10′ |
最小分辨率 | 0.1〃 | |
3 | 示值误差 | 10′范围内≤2〃；任意1′范围内≤0.5〃 |
4 | 准直物镜 | 焦距258mm，入瞳直径ф40 mm |
5 | 显微物镜 | 焦距27.45mm，放大倍率4倍 |
6 | 测微物镜 | 视场10mmx6mm，视距调节±5屈光度 |
7 | 组合焦距 | 1031.324mm |
8 | 测量距离 | 30m(视场≮2′) |
9 | 视轴与镜管机械轴的平行度 | ﹤20〃 |
10 | 视轴与支架底面的平行度 | ﹤20〃 |
11 | 圆水泡规格 | 8′，置平精度4′ |
12 | 照明灯电压功率 | 6 V，2-5 W |
13 | 光栅数显表规格 | 单坐标20细分，配50线对/ mm光栅线位移传感器 |
14 | 光栅数显表电压 | 220 V |
15 | 仪器外形尺寸 | 490x162x180 mm |
16 | 仪器重量 | 7.8 kg |
MC030-1秒精密双向测微自准直仪
仪器及主要附件的规格和参数: １.仪器的规格与参数 １）测角范围： 0~800″ ２）读数鼓格值： 1″ ３）目视读数不稳定性： ＜0.5″ ４）示值误差：10′（测微鼓轮2~ 任意１′（测微鼓轮2~ ５）准直物镜：焦距： ６）显微物镜：焦距： ７）测微目镜：焦距： 视场： ８）组合焦距： ９）仪器放大倍率：61.8倍 １０）最大测量距离： １１）视轴与镜管机械轴平行度：±20″ １２）视轴与基底座平面（去掉三个调平螺钉后）的平行度：１′ １３）圆水泡规格：８′； 置平精度：４′ １４）照明灯电压：６Ｖ； 功率：２～５w １５）仪器外形尺寸： １６）仪器重量： ２．楔形镜规格与参数 10 5 ２）楔形镜角值：10′ ±30″（指内外反射像的夹角） 楔角标定精度： １″ ３）楔形镜两面形误差：１／10光圈（１／20波长） ４）全反射面对底面垂直度：20″ 全反射面对侧面垂直度：１′ ５）外形尺寸：
１）镜面通光孔径：Φ
仪器及主要附件的规格和参数:
１.仪器的规格与参数
１）测角范围： 0~800″
２）读数鼓格值： 1″
３）目视读数不稳定性： ＜0.5″
４）示值误差：10′（测微鼓轮2~
任意１′（测微鼓轮2~
５）准直物镜：焦距：
６）显微物镜：焦距：
７）测微目镜：焦距：
视场：
８）组合焦距：
９）仪器放大倍率：61.8倍
１０）最大测量距离：
１１）视轴与镜管机械轴平行度：±20″
１２）视轴与基底座平面（去掉三个调平螺钉后）的平行度：１′
１３）圆水泡规格：８′； 置平精度：４′
１４）照明灯电压：６Ｖ； 功率：２～５w
１５）仪器外形尺寸：
１６）仪器重量：
２．楔形镜规格与参数
10 5
１）镜面通光孔径：Φ
２）楔形镜角值：10′ ±30″（指内外反射像的夹角）
楔角标定精度： １″
３）楔形镜两面形误差：１／10光圈（１／20波长）
４）全反射面对底面垂直度：20″
全反射面对侧面垂直度：１′
５）外形尺寸：
