MJL4302A测试记录

aiks · 发表于 2016-6-30 13:30:25

MJL4302A测试记录

测试目的：测试MJL4302A的合格率

测试项目：

1.测试Vceo集电极发射极反向击穿电压

2.测试正向饱和压降

测试工具：

20KV高精度测试专用稳压可调电源、三极管MJL4302A、DF-80A

测试具体方法：

1.测试Vceo集电极发射极反向击穿电压

用20KV高精度测试专用稳压可调电源的高压输出端测试三极管MJL4302A的Vceo，具体连线图如下（下文的20KV高精度测试专用稳压可调电源一律用20KV电源代替）

20KV电源正极连接三极管MJL4302A的b和e极，正极连接三极管的c极，打开20KV电源测试其Vce，并记录。

数据记录：

（1）反向击穿电压最大值

（2）反向击穿电压最小值

（3）不合格率

（4）测试条件

（5）测试截图

2.测试正向压降

用DF-80A连接三极管MJL4302A，按下图连接方式连接，测试三极管的正向压降。

电阻选择5.1欧姆，可调电源调节电压，使能基极b的电流分别为0.1A、0.5A、1A，Ice设置为1A、3A、5A、10A。测试其Vce压降。

三极管的参数表

测试数据：

下表为测试三极管MJL4302A的最大Vceo反向击穿电压值。

下表为测试不同基极Ib和集电极Ic电流情况下，Vce的压降。

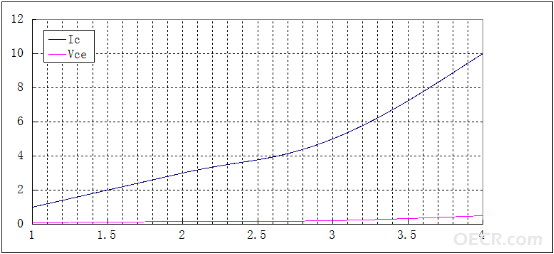

Ib = 0.1A时，随着Ic电流值增加的Vce的值。

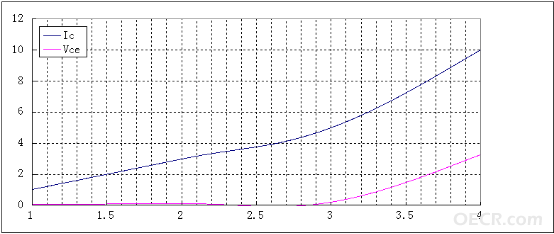

Ib = 0.5A时，随着Ic电流值增加的Vce的值。

Ib = 1A时，随着Ic电流值增加的Vce的值。

测试结果分析：随即测试的一个三极管MJL4302A，完全符合使用要求，而且有了三极管的正向使用测试结果，对电路设计起到至关重要的数据参考作用，避免在设计过程中对控制的不确定性。
