[b][size=5]LED白光专用定量点胶系统:LOOPJET自动点胶系统[/size][/b]

smidahk · 发表于 2011-6-28 14:49:56

本帖最后由 smidahk 于 2011-6-28 14:50 编辑

LED白光专用定量点胶系统 LOOPJET自动点胶系统

思迈达电子为您提供的 LoopJet，不管粘度如何变化皆可实现精密定量点胶；可对应荧光粉等高硬度颗粒材料;采用连续点胶方式，生产时不必停顿

LoopJet产品特征：
• 采用高精度马达控制，单次点胶结构，没有累积误差，
胶量一致性达到最佳状态。
• 采用连续供料设计，生产时不用停顿，大幅提高生产
效率，UPH可达13.5K/H（3528)
• 保养简单，加胶方便且不会产生气泡。
• 最大点胶次数为600次/分钟。
• 适合TOP LED 、侧光、大功率点胶。
LoopJet产品规格：
点胶量：0.01μl ~ 5μl （理论值）
分解能：0.01μl
尺寸：(W)49×(D)26×(H)200mm
重量：约480g
※ 控制器为选配；另有其它点胶量规格选配

思迈达专业代理：LoopJet,ACCURA-9,ACCURA-DG,EzROBO-3GX,EzROBO-5GX机型,IEI点胶机在LED大功率、TOP LED、侧光、平面光源、背光源、光显示、光通讯等众多高科技领域得到广泛的应用。新款LOOPJET自动点胶系统,LED白光专用定量点胶系统现货供应！我司另有:多款针筒、塑座针头、高精密针头、LED料盒、点胶头、钨钢吸嘴、电木吸嘴、钢嘴、瓷嘴、分光测试探针供应，详情请登陆：www.smdcn.com,联系电话:0755-27858540 27857801

smidahk · 发表于 2011-6-28 14:51:02

本帖最后由 smidahk 于 2011-6-28 14:53 编辑

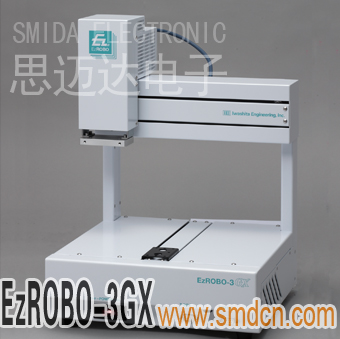

日系LED自动点胶机械臂(高精密3轴三维桌面式运作):EzROBO-3GX

思迈达电子为您提供的 EzROGO-3GX全自动点胶机械臂，主要特点：
•程式简单易用，即使初次使用也毋须顾虑；此软件还包含复制、绘图、子程式等特殊功能。
•机器尺寸为(宽)32厘米×(深)33厘米×(高)46厘米，与同类进口产品相比，桌面运行面积大30%，体积小巧，可安装于及有限的空间内，在一个人的工作范围内可装置多台自动机，同一时间各自进行不同的工作，减轻操作者的工作量。
•可与外置机器配合，执行各种自动化工作。与IEI的点胶机结合使用，便可以为粘着剂等液体材料提供打点、割线、注装等广泛用途。

EzROGO-3GX标准规格：
有效冲程：X轴：250毫米（左右）
      Y轴：210毫米（工作台向前及向后移动冲程）
      Z轴：70毫米
操作范围：250毫米×210毫米
驱动方式：脉冲马达（Open Loop控制）
定位精度：±0.05毫米
控制速度：1-300毫米/秒（CP控制时1-100毫米/秒）
最高运送重量：Y轴：5千克，Z轴：2千克
控制方式：PTP控制及CP控制
系统输入及输出：输入：4点，输出：3点
插值(Interpolation)功能：直线（X-Y-Z轴）及圆形、圆弧形插值（X-Y轴）
程式输入：通过Teaching Pendant（选配件）直接输入或通过MDI数值输入
程式容量：2000级
电源：AC100-120V±10% AC200-240±10%
标注配件：切换箱：1个  电源线：1条点胶机接线：1条

思迈达专业代理：LoopJet,ACCURA-9,ACCURA-DG,EzROBO-3GX,EzROBO-5GX机型,IEI点胶机在LED大功率、TOP LED、侧光、平面光源、背光源、光显示、光通讯等众多高科技领域得到广泛的应用。新款LOOPJET自动点胶系统,LED白光专用定量点胶系统现货供应！我司另有:多款针筒、塑座针头、高精密针头、LED料盒、点胶头、钨钢吸嘴、电木吸嘴、钢嘴、瓷嘴、分光测试探针供应，详情请登陆：www.smdcn.com,联系电话:0755-27858540 27857801

Main features
• Easy to operate by IEI original software for dispensing, which enabies anyone to input programs easily.
Programs for copy,paint and subroutine are incorporated.
• Compact size.The work area for 5 sets is for one operator. The unit cimentsions are designed in compact to be  onstalled at a limited work area.Multiple installation of EzROBO-3 enables different works to be processed in parallel,which can minimize the operator’s load.
•IEI unique dispenser is standardizes. The combination with IEI high-performance dispenser can allow any kind of fluid materials to be dispensed in automated production line. IEI various accessories can be used and applied to dotting, linear coating and potting fluid materials.

Standard Spec
Work range:X-axis: 250mm(Moving stroke in right and left)
         Y-axis: 210mm(Work table moving stroke in back and forth)
         Z-axis: 70mm
Work area: 250×210mm
Operation method: Pulse motor(Open loop control)
Positioning accuracy: Less than ±0.05
Control speed: 1 to 300mm/sec.(1 to 100mm/sec.under CP control)
Max.head weight: Y axis:5kg  z axis:2kg
Control method: PTP control and CP control
System input and output 4 points,Output 3 points
Interpolation function: Three dimensional interpolation(Two dimensional interpolation for arc)
Programming: By direct command through Teaching pendant(option)or by input via MDI.
Program capacity: 2000steps
Power supply: AC100 to120V±10%    AC200 to 240V±10%
Standard Accessories: Switch box:1 pc
Power suply cord:1pc
Dispenser connecting cable:1pc.

smidahk · 发表于 2011-6-28 14:51:19

本帖最后由 smidahk 于 2011-6-28 14:55 编辑

LED低成本半自动点胶机:AD2000C

思迈达电子为您提供的 AD2000低成本自动点胶机，主要特点：
• 内设3位数字时间显示器，可作0.01秒设定,可随意调节吐出量。
• 轻巧式省地方设计。
• 压力调节范围为0.02-0.69MPa，因此高黏度材料也可以处理, 可重复设定时间及压力,备有吐出确认开关.
• 自动装配也设有SHOT开关。
标准规格：
•电源：AC100-120V（50/60Hz）或AC200-240V（可以内部转换）
•适应材料粘度:低～高粘度
•消耗电力：9.0VA(MAX)
•空气源：最大0.99Mpa，非润滑的乾燥空气
•吐出压力调节范围：0.02-0.69Mpa
•吐出模式：自动模式（定时器定量吐出）固定模式（连续吐出）
•开始输入：脚动开关等无电压N.O.接点输入（可利用内部转换器转换）
•真空功能：内设负压产生器
•使用温度范围：+5℃- 40℃（无结露）
•外形尺寸(mm)：(W)160×(D)160×(H)70,重量：约2.2KG

思迈达专业代理：LoopJet,ACCURA-9,ACCURA-DG,EzROBO-3GX,EzROBO-5GX机型,IEI点胶机在LED大功率、TOP LED、侧光、平面光源、背光源、光显示、光通讯等众多高科技领域得到广泛的应用。新款LOOPJET自动点胶系统,LED白光专用定量点胶系统现货供应！我司另有:多款针筒、塑座针头、高精密针头、LED料盒、点胶头、钨钢吸嘴、电木吸嘴、钢嘴、瓷嘴、分光测试探针供应，详情请登陆：www.smdcn.com,联系电话:0755-27858540 27857801

The lowest priced dispenser,the best suitable for manual operation and mounting for production equipment.
• Simple adjustment for volume by three digit timer.
• Compact design .
• Pressure range:0.02-0.69MPa, Applicable for low viscosity material.
• SHOT switch is fitted for use in other production equipment.

Specification

• Power supply: AC100-120V(50/60Hz) or AC200-240V(Switchable)
• Power consumption : 9.0VA
•Air source: Max.0.99MPa,Non-lubricated dry air
•Operating air pressure:0.22-0.69MPa
•Shot time range: 0.01sec-9.99sec or 0.1-99.9sec
•Dispense mode: AUTO mode (at timer consatant dispense)
•Start signal: Non-voltage N.O. contact input by foot sitch (or input by internal dip switch)
•Vacuum function: Vacuum generator built-in
•Temperature range: +5℃- 40℃(no dewdrop)
•Overview dimentions: (W)160×(D)160×(H)70mm
•Weight: 2.2KG
