如何将自己的LENS加到Zemax的Lens Catalog

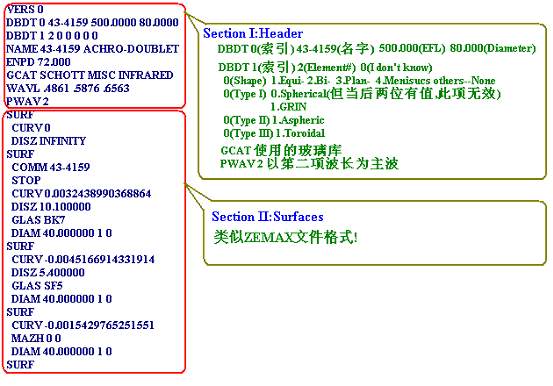

Zemax中的Lens Catalog是存放在StockCat目录中.文件以ZMF为扩展名.先来分析一下它的结构(如附件)LensCatalogStructure.JPG

<v:shapetype><v:stroke joinstyle="miter"></v:stroke><v:formulas><v:f eqn="if lineDrawn pixelLineWidth 0"></v:f><v:f eqn="sum @0 1 0"></v:f><v:f eqn="sum 0 0 @1"></v:f><v:f eqn="prod @2 1 2"></v:f><v:f eqn="prod @3 21600 pixelWidth"></v:f><v:f eqn="prod @3 21600 pixelHeight"></v:f><v:f eqn="sum @0 0 1"></v:f><v:f eqn="prod @6 1 2"></v:f><v:f eqn="prod @7 21600 pixelWidth"></v:f><v:f eqn="sum @8 21600 0"></v:f><v:f eqn="prod @7 21600 pixelHeight"></v:f><v:f eqn="sum @10 21600 0"></v:f></v:formulas><v:path connecttype="rect" gradientshapeok="t" extrusionok="f"></v:path><lock aspectratio="t" v:ext="edit"></lock></v:shapetype>

但并非这样就可以成立建置,还要在这个文件结束最放上一项:
CSUM ?????? 这一项的意义,还没有了解.只是填上数字而成!
 另一项需要注意的就是,不能这里放置STOP和IMAGE!此项并不是要将整个镜头放上去,最好要将结构拆解出来再放到里面去!
以此结构建立一个文本文件,并将扩展名以ZMF代替之即可.但要将文件存在StockCat目录中!</TD></TR></TABLE></TD></TR></TABLE><img src="data/attachment/forum/dvbbs/2004-10/200410182255374.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'data/attachment/forum/dvbbs/2004-10/200410182255374.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />
