光机问题求助

tankytan2004 · 发表于 2005-4-6 18:06:00

我是做scanner 光机的结构工程师，这里我经常碰到一个问题；
1) 我如何能够又快又好的lay 出我的光路，（基于lens的TT),我现在的做法是，大致lay出光路的架构，然后根据结构尺寸和避免光路干涉的要求，反复调整我的光路。这让我常常感到困惑，

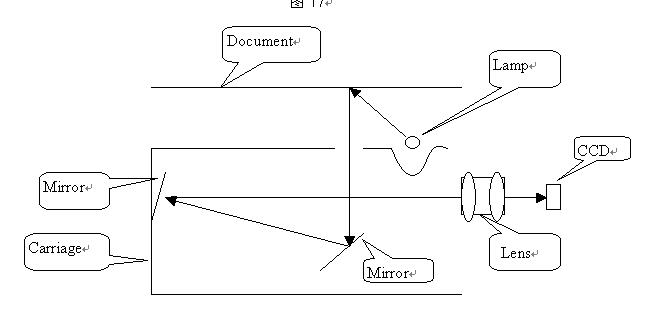

第一是太花时间和精力，而且感觉有点乱枪打鸟的味道，因为我无法确定lay出的光路，结构上是否最小，然后，也没办法确定我的光路，它的效果是不是最好的。比如说杂散光严不严重。是否有鬼影产生的可能，光机的解析能力是不是最好。（附图是carriage的一个典型的光路图）
这个问题，困惑了我好长时间了，我想问一下，现在业界有没有这样的软件，来帮助lay光路。并作些杂散光和鬼影的分析。 (
十分盼望各位兄弟姐妹们能指点迷津，如有哪位同行能指正一二，那更是不胜感谢！
 久旱盼甘霖！！
十分多谢！！

<img src="data/attachment/forum/dvbbs/2005-4/2005461042897.jpg" border="0" onload="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onmouseover="if(this.width>screen.width*0.7) {this.resized=true; this.width=screen.width*0.7; this.style.cursor=\'hand\'; this.alt=\'Click here to open new window\nCTRL+Mouse wheel to zoom in/out\';}" onclick="if(!this.resized) {return true;} else {window.open(\'data/attachment/forum/dvbbs/2005-4/2005461042897.jpg\');}" onmousewheel="return imgzoom(this);" alt="" />

cyqdesign · 发表于 2005-4-7 16:50:00

现在很多光学仿真软件都可以用呀.

tankytan2004 · 发表于 2005-4-13 18:55:00

伤感！！无人问津！！
自己顶一下！！

lottie · 发表于 2005-4-16 01:07:00

设计是一种艺术，也很需要经验的。。。
软件只是一种手段

xinmei · 发表于 2005-4-14 01:06:00

Tracepro應該可以的
而且學起來也快
