双胶合普消镜片是否能消除慧差

sibaken · 发表于 2007-8-28 08:05:19

请问各位先进,
BK7/F2组成之双胶合普消镜片是否能消除慧差?
因为自由度只有R1,R2=R3,R4三个,
所以只能控制球差,色差,焦距?

CaptainLin · 发表于 2007-8-28 08:19:08

你需要的視角是多大

zengtao82901 · 发表于 2007-8-28 09:50:21

你说的条件不清楚............

xiaoniu · 发表于 2007-8-28 09:54:05

单片镜变成双胶合镜之后，最主要是消色差吧，至于慧差可能也到消一点，但不是主要。

sibaken · 发表于 2007-8-28 19:15:06

原帖由 zengtao82901 于 2007-8-28 09:50 发表
你说的条件不清楚............

各位先进好,
感谢各位的指导,
原则上是普消望远镜物镜条件如下,
N-BK7/N-F2,
口径100mm F/12,
半视角大概0.5度,

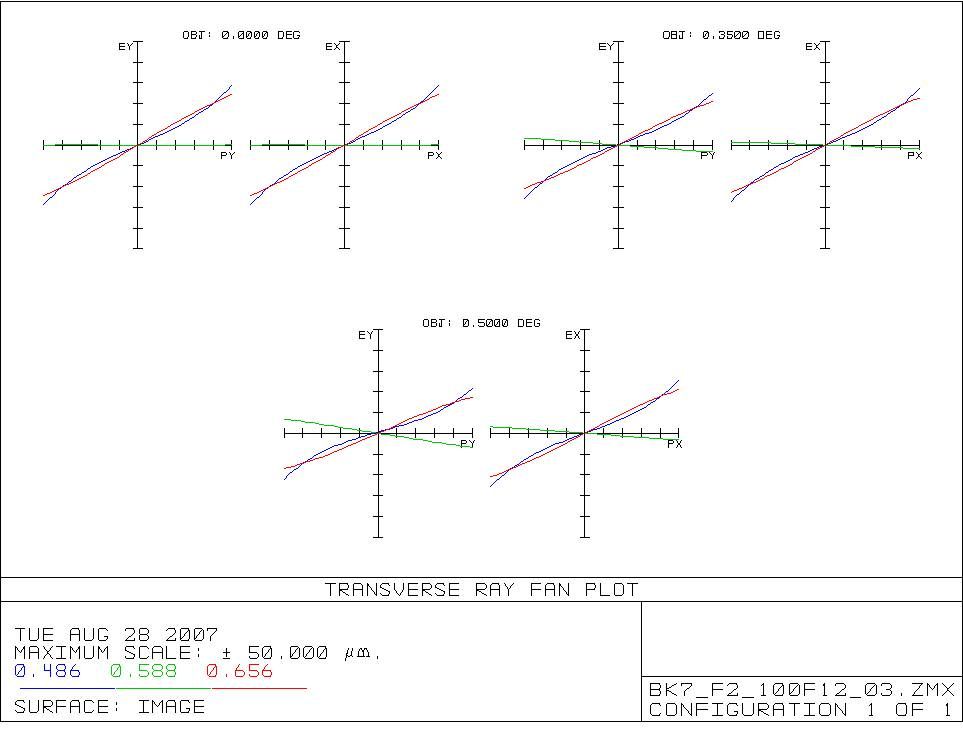

当我采用分离式设计时,
可以做出十分典型的普消镜片,
色差,慧差,球差都得到良好的校正,
资料数剧如下.
Surf    Type             Comment       Radius    Thickness             Glass    Diameter       Conic
OBJ STANDARD                         Infinity    Infinity                               0             0
STO STANDARD                         726.0098          30             N-BK7          210             0
2 STANDARD                         -420.4814          0.2                               210             0
3 STANDARD                         -425.3068          10                N-F2          210             0
4 STANDARD                         -1756.15    1178.523                               210             0
5 STANDARD                         Infinity             0                         20.97818             0
IMA STANDARD                         Infinity                                        20.97818             0

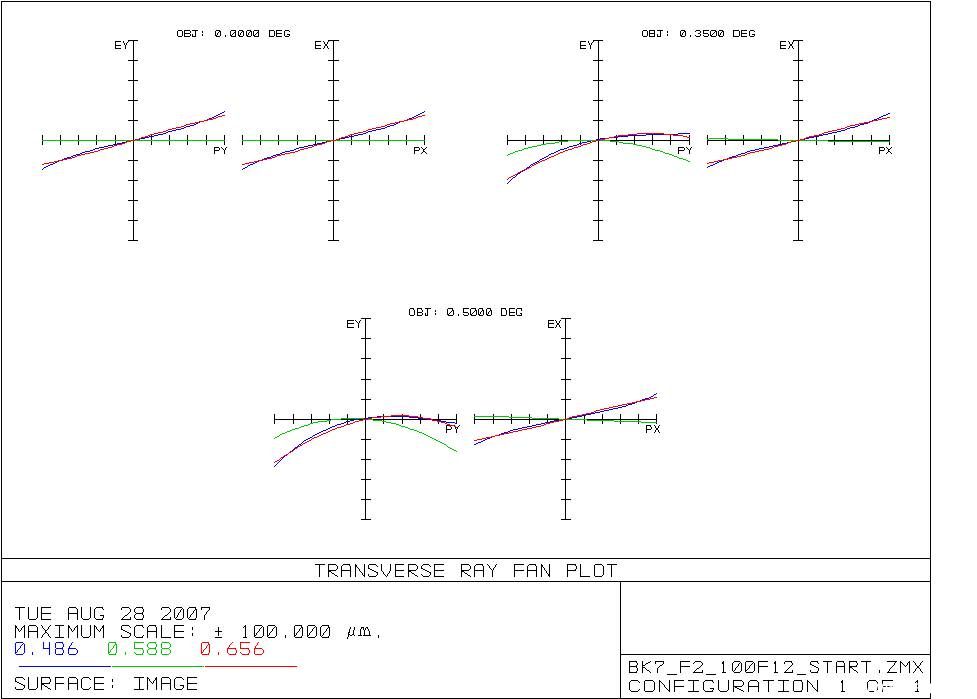

可当我改成胶合式设计时,
因为R2=R3导致缺少一个变数,
无论我如何尝试,
最多只能做到校正色差与球差,
慧差则无法控制,
不知有何方法改进?
Surf    Type             Comment       Radius    Thickness             Glass    Diameter       Conic
OBJ STANDARD                         Infinity    Infinity                               0             0
STO STANDARD                         554.1454          30             N-BK7          210             0
2 STANDARD                         -509.0845       0.0001                               210             0
3 STANDARD                         -509.0845          10                N-F2          210             0
4 STANDARD                         -6069.865    1172.432                               210             0
5 STANDARD                         Infinity             0                         20.93603             0
IMA STANDARD                         Infinity                                        20.93603             0

CaptainLin · 发表于 2007-8-29 10:25:28

以下是小弟的設計
這結果是用我自己寫的初階設計軟體做出來的
未經過軟體優化
R1= 59.41267 T1= 2.5 N-BK7
R2=-34.73999 T2= 1.5 N-F2
R3=-143.6637 T3= 98.03216

sibaken · 发表于 2007-8-29 19:36:35

原帖由 CaptainLin 于 2007-8-29 10:25 发表
以下是小弟的設計
這結果是用我自己寫的初階設計軟體做出來的
未經過軟體優化
R1= 59.41267 T1= 2.5 N-BK7
R2=-34.73999 T2= 1.5 N-F2
R3=-143.6637 T3= 98.03216

是否有优化后,
球差,慧差,色差均修正的结果,
我一直做不出来.

sibaken · 发表于 2007-8-29 19:49:55

原帖由 CaptainLin 于 2007-8-29 10:25 发表
以下是小弟的設計
這結果是用我自己寫的初階設計軟體做出來的
未經過軟體優化
R1= 59.41267 T1= 2.5 N-BK7
R2=-34.73999 T2= 1.5 N-F2
R3=-143.6637 T3= 98.03216

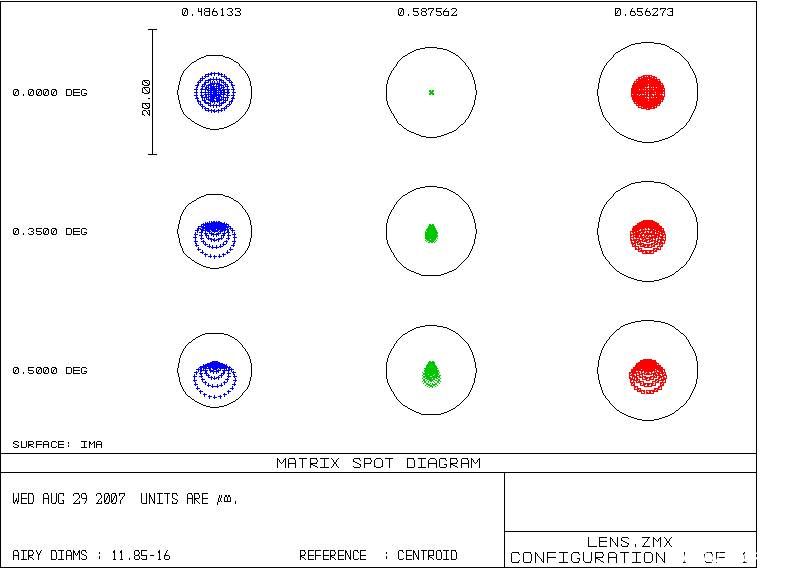

我优化的结果
慧差依旧存在

Surf    Type             Comment       Radius    Thickness             Glass    Diameter       Conic
OBJ STANDARD                         Infinity       Infinity                                     0                      0
STO STANDARD                         46.74165 1.5                            N-BK7 12                      0
2    STANDARD                         -43.06102    0.0001                                     12                      0
3    STANDARD                         -43.06102    2.5                            N-F2    12                      0
4    STANDARD                         -460.0265    97.56614                               12                   0
5    STANDARD                         Infinity          0                                              1.743624       0
IMA    STANDARD                         Infinity                                                             1.743624       0

hsuedison · 发表于 2007-8-29 22:34:33

消慧差建議使用對稱結構，你使用膠合鏡片只能消色差

guogg119 · 发表于 2007-8-30 20:28:34

消色差之后，球差和彗差得具体分析，球差为0或光栏与透镜重合后可以用弯曲透镜法消彗差。上述是望远物镜，应该只能消球差或彗差之一。

sibaken · 发表于 2007-8-30 23:24:08

原帖由 guogg119 于 2007-8-30 20:28 发表
消色差之后，球差和彗差得具体分析，球差为0或光栏与透镜重合后可以用弯曲透镜法消彗差。上述是望远物镜，应该只能消球差或彗差之一。

目前觉得应该是无解
除非牺牲色差或球差
毕竟只有三个自由度

sibaken · 发表于 2007-9-2 14:30:05

找到答案了
是玻璃组合的选择
关键字"Harting objectives"
SK11/SF19
