光谱仪设计求助

要设计一个光谱仪光学系统。
参数如下
CCD参数：像元数2048*2048，像元尺寸：7.4*7.4μm，有效感光面16.67*16.05mm；
望远物镜口径：100mm；
波长：400-900nm；
光谱分辨率：5nm。
我现在得出了一些参数，用CT结构  反射镜焦距42mm
光栅 用1200线/mm 闪耀波长500nm 光谱范围 250-1200nm  这个是我找了一个现有的，光栅是应该根据资料自己计算参数还是从现有的找个合适的？
我的问题是我把这些输入到zemax中，但是3D草图根本没法看，不知道是哪里的问题。

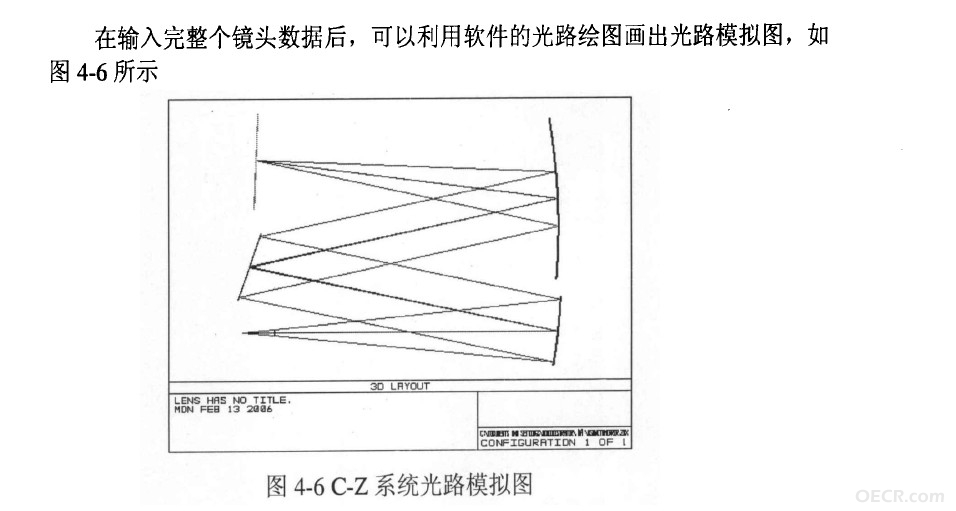

想要得到这样的结果，但是自己的图太烂了。
请问是那里的问题

离轴三反系统我设计过。

你的系统没什么问题吧？把口径自定义好，再在画图的时候把边缘不显示

画图的时候注意离轴量和偏转角度的设定以及影响

lz能把你的这个系统发给我借鉴一下吗？谢谢~~邮箱是shengnannn123@126.com

我之前光谱仪的设计 大家可以交流一下 我的QQ号 是24267992 加的时候请注明一下

我也想知道
