时间数字转换芯片TDC-GPX激光测距最高±1毫米精度

zdkm

时间数字转换芯片 TDC-GPX 提供最高10ps精度时间间隔测量

在德国acam公司引入了TDC-GPX芯片之后将时间数字转换芯器TDC带入了一个新的纪元。德国acam公司为高精度时间数字转换集成芯片制造专家，引入了革命性的测量新技术。

TDC-GPX这个芯片以最低10ps(10 × 10-12 秒)的精度和40微秒的测量范围，成为导航系统，导弹防御系统，测距仪，速度测量，频率相位测量仪器以及医学上呈像扫描等等应用中一个强有力的测量工具。 当芯片工作在M-模式下，GPX的10ps精度将1500m的距离测量量化到了±1 mm距离精度, 峰峰值为70 ps (±5 mm). GPX的最高脉冲频率182Mhz是这款芯片成为需要高采样频率和高时间分辨率的3维激光扫描的理想选择。

四种不同的可选模式使TDC-GPX有非常广泛的测量应用。在I-模式下，GPX芯片提供了8个LVTTL输入通道，测量精度可达81ps,无限的 测量范围，5.5ns的输入脉冲最小间隔。  G-, R- 和 M-模式全部提供了 两个LVTTL 或者两个LVPECL 输入通道. 在G-模式下, 精度为 40 ps, 测量范围为65 us, 可测脉冲间的最低时间间隔为1.5ns. 在R 模式下, 测量精度达到27 ps, 测量范围为40 us 脉冲对精度为5.5 ns. 在 M-模式下, 精度可达到10 ps rms 峰峰值精度为70 ps 测量范围为10us.

GPX的典型功耗从39 到45mA, 使其非常适合电池驱动仪器。为了协助产品开发和开始高精度时间间隔的测量，ATMD-GPX测量评估系统可以使设计工程师们通过电脑对GPX芯片的强大性 能进行测量和评估。ATMD-GPX的硬件设备可以连接到个人电脑上从而使用户可以通过电脑软件轻松设置TDC-GPX的相关寄存器。电脑则已一定的通信 速度与GPX芯片直接通信，系统使GPX采集测量数据最高可达200MHz。 测量数据可以直接显示在电脑上或者以histogram形式显示，同时用户可将数据导出。

详细信息请登陆公司网站（有中文网页）: www.acam.de或 www.acam-china.com
E-mail:或dengke_zhu@acam.de 或shenia@acam-china.com

zhouming1318

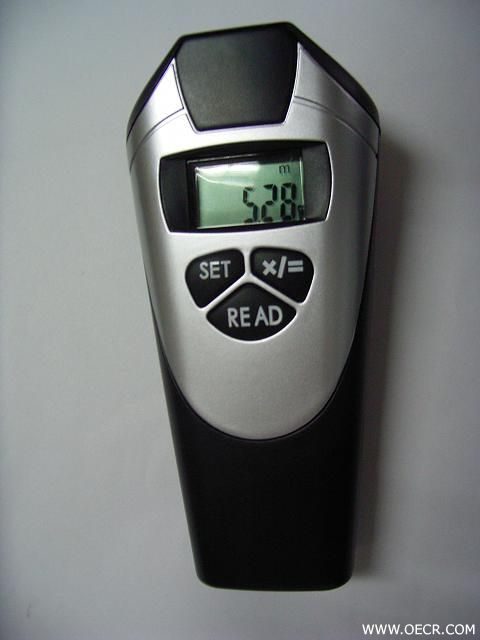

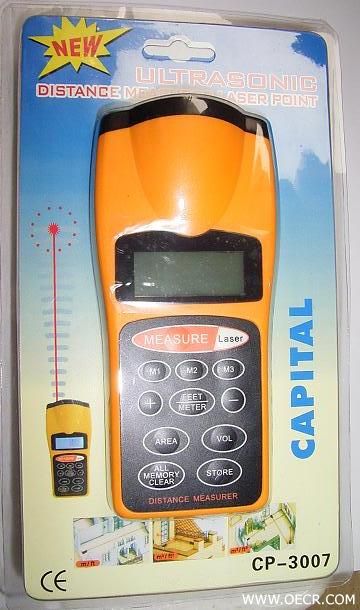

本公司专业生产超声波测距仪,自有二款私模,软件硬件都是自主开发,现寻有超声波测距仪市场的贸易公司合作,共同开拓市场,合作方式灵活,
１３５４３３１１０４６
０７５５－８３２０９５８４ 周先生

[ 本帖最后由 zhouming1318 于 2007-6-24 16:40 编辑 ]

miyuehu

不知道，这款芯片可以用来做短距离测量不，我们想自己做个测距的，至少能测3m远~
