帮忙分析下像差和MTF

遥望星空 · 2007-11-2 17:33:05

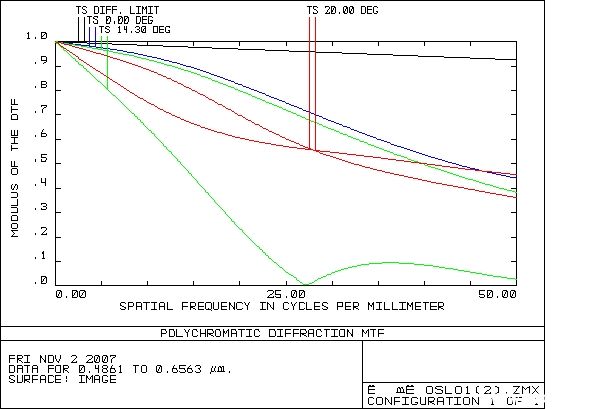

优化一个双高斯的镜头，得到这样的MTF图，想问下各位，0.7视场的弧矢的MTF怎么这么低啊，不知道是哪个像差引起的，该如何去改进

遥望星空 · 2007-11-2 17:34:35

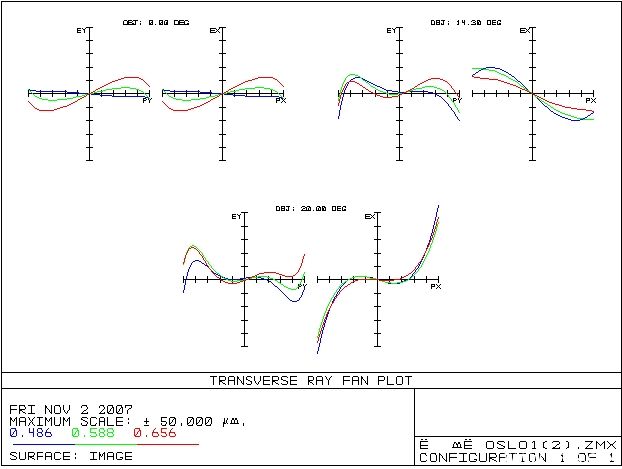

这个是RAY FAN图

codevnewer · 2009-3-12 13:31:54

明显很大的像散嘛。。。。。。。。。。。。。

lwj03005 · 2009-3-12 16:08:24

其它视场的MTF也不太顺畅，像点应该比较大。

fxg080808 · 2009-4-7 13:49:19

楼上两位的看法我也赞同，但是设计中往往直接加入相关的像差的操作数，优化效果也很差！！！你们有无类似的经历呢？？？！！！！分析和优化是设计的关键！！！！很高兴能和大家一起探讨！！！

fxg080808 · 2009-4-12 14:16:22

3# codevnewer

我个人认为此视场不单是像散大，场曲也是造成MTF低的原因！！！如果有可能还要看具体哪个波长的主要影响！！！可以适当的加入实际光线追迹的像差操作数！！！三级像差的效果不好！！！很高兴和大家一起探讨！！！一起加油！！！一起进步！！！！
