在当今这个科技发达的社会，激光的应用越来越普遍。在很多领域，诸如测量地线中，在安全系统中，在生产控制中或者仅仅是在高尔夫球场，都会用到激光测距仪或者激光扫描仪。脉冲式激光测距仪是通过测量激光从发射到返回之间的时间来计算距离的。因此时间测量对于脉冲式激光测距仪来说是非常重要的一个环节。由于激光的速度特别快，所以发射和接收到的激光脉冲之间的时间间隔非常小。例如要测量1公里的距离，分辨率要求1cm，则时间间隔测量的分辨率则要求高达67ps.在这里，给大家推荐一款TDC（时间数字转换器），就是德国ACAM公司的TDC－GP2。
在激光测距中采用TDC－GP2有以下优势：

1.直接把时间转换为数字输出，不需要DA转换的过程
2.分辨率可高达65ps，换算成距离即单次测量精度为0.98cm
3.两个stop通道可同时测量
4.每个测量通道可测4个脉冲
5.1MHZ的连续数据输出率
6.QFN32封装，小体积，尤其是用于手持激光测距仪
7.工作温度范围：-40°C —— +125°C.
8.超低功耗。如果您采用测量范围2，每秒进行一次测量加一次校准，供电电源为5V时，电流消耗只有3uA！！！这样低的功耗使TDc－GP2特别适合于手持测距仪！

目前，所有运载工具和绝大多数航天器都利用固体和液体化学剂推进，主要缺点是能量密度低。火箭发动机所携带燃料要占总重的90％以上，因此效费比低，安全性降低。而采用新技术推进的空间飞行器，不仅能够克服这一缺点，还有可能让人类实现恒星际飞行。

　　我国首届近代空气动力学与气动热学会议23日至26日在四川绵阳举办，来自国内外的200余位空气动力学者围绕前瞻性技术研究展开热烈讨论。对未来空间飞行器推进技术的发展，庄逢甘进行了展望：

　　——激光推进。即远距离发射出的高能激光，在航天器的抛物面反向镜聚焦后加热气体，使气体热膨胀产生推力。科学家预测，这种运载工具有效载荷可提高到15％以上，目前美、俄等国已经提出制造激光飞船的计划，到2015年将可推进数百公斤的小型飞船送到太空。



同时这系列芯片还可以用在超声波热量表,超声波流量计等方面.

TDC-GP2 超声波流量/热量计量方面:

测量范围1

双通道 50 皮秒 rms 精度
65 皮秒Bin大小
测量范围从 3.5 纳秒到1.8微秒
15纳秒脉冲对精度最多4次采样
可以测量4次采样中任意两个的时间间隔4
高精度STOP通道使能窗口

测量范围2

单通道50皮秒rms精度
65皮秒Bin大小
测量范围从500纳秒到4毫秒

2 x CLKHS 脉冲对精度，最多3次采样
3个采样可以分别分配到可控制时间的精度为10纳秒的使能窗口

超声波流量/热量计

脉冲发生器最多可产生 15个脉冲， 每个脉冲可调节相位
4个温度测量接口用于16 位有效精度的温度测量
时钟标定单元
电流消耗为5微安

概述
可调节上升沿和/或下降沿边沿触发方式
I/O电压 1.8 V到5.5 V
核心电压1.8 V到3.6 V
最高1 MHz连续数据输出
温度测量范围40°C到125°C
4线SPI串行接口
QFN32脚封装

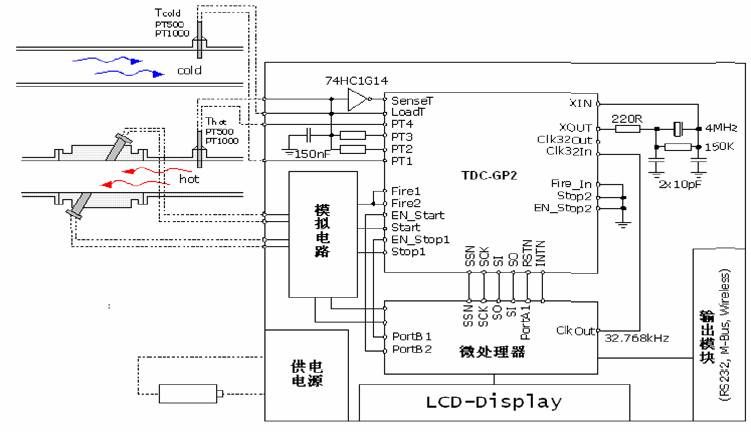

应用电路图:

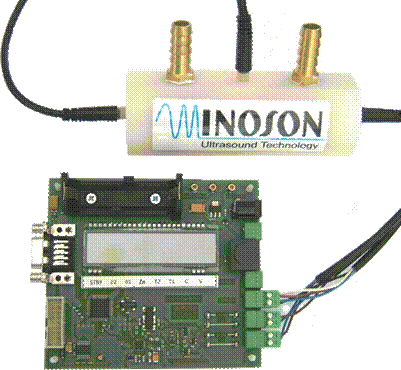

TDC-GP2超声波热量表评估系统:



如果有兴趣,可跟我公司联系:

上海宽创电子科技有限公司 http://www.acam-china.com
联系人：周星星
联系地址: 上海市浦东新区长柳路58号证大立方大厦1603室
联系电话：86-21-51691922-149 联系传真：86-21-33927626

[ 本帖最后由 zhou_xing 于 2008-3-13 10:19 编辑 ]
