zemax如何用单透镜汇聚发散的光

jiayouxiaotu · 2009-1-2 04:07:06

请教高人，本人想用一个简单的透镜把一束由点光源发射出来的发散光，汇聚到透镜的另一边，但是在设计中遇到很多问题。
1，点光源发散的角度在哪里控制，我只需要让透镜接收一定角度范围内的光
2，经过透镜后的也不汇聚到一点。。
怎么解决啊，谢谢

jiayouxiaotu · 2009-1-2 04:08:15

是zemax的软件的使用问题谢谢

Zhongjun · 2009-1-2 20:47:18

纯属个人理解，可以点光源作为一个物体放在物方有限距离远，在对单透镜进行优化基本上就可以了，呵呵

Zhongjun · 2009-1-2 20:49:12

因为透镜引入肯定有像差，所以不可能是一点的，设计时只能是使其尽量小。

小马过河 · 2009-1-2 23:14:54

1. 首先要确定点光源到汇聚透镜的距离，比如10mm；

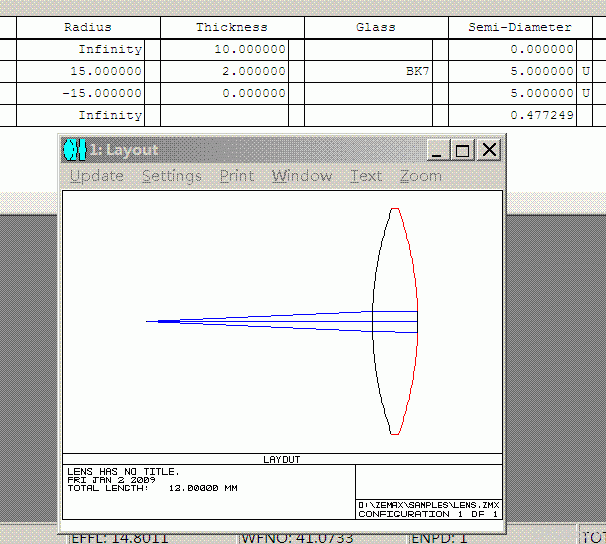

2. 然后如下粗略设置必要的参数；

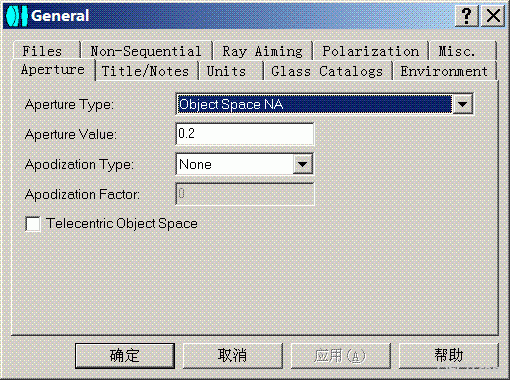

3. 现在就是关键点了，点选"GEN"按钮，如下设置物方数值孔径，也就是你的物方点光源的光锥角度大小标识。

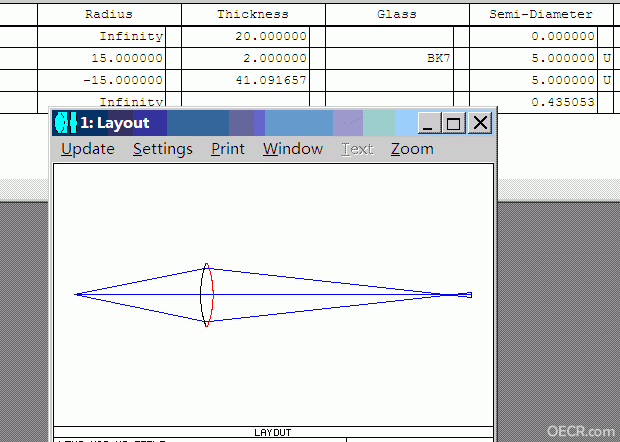

4. 作一些必要的设定，如下图，大概就是你需要的

请教高人，本人想用一个简单的透镜把一束由点光源发射出来的发散光，汇聚到透镜的另一边，但是在设计中遇到很多问题。
1，点光源发散的角度在哪里控制，我只需要让透镜接收一定角度范围内的光
2，经过透镜后的也不 ...
jiayouxiaotu 发表于 2009-1-2 04:07

ggll · 2009-1-4 09:08:07

像差问题！！！！！！！！

jiayouxiaotu · 2009-1-4 20:20:53

非常感谢各位的相助，不胜感激

jiayouxiaotu · 2009-1-5 05:58:02

我又按上面的方法试了，

。希望我改变参数后也能成功

jww4891 · 2009-1-10 13:29:18

单透镜不可能汇聚到一点的

jww4891 · 2009-1-10 13:30:04

单透镜不可能汇聚到一点的
