带你走近CWDM系统

飞速光纤-polly · 发表于 2016-9-29 11:53:16

随着更大的带宽、更快的数据传输速率和更远传输距离的需求，用户必须依靠更多的光纤。但铺设光纤成本太高。因此，WDM（波分复用）技术出现并解决了这个问题。

WDM（波分复用）是一项通过使用不同的波长、颜色或激光器来携带不同的信号，在单纤上发送多个光信号的技术。通过单纤双向，网络用户现有光纤可以实现容量倍增效应，无需铺设更多的光纤就能扩大网络容量，使得WDM系统非常受欢迎。这个概念首次出版于1978年，在最开始的时候，通过使用WDM系统只有两个信号可以相结合。但是现在，更多的信号可以被处理，传输速率变得更快。

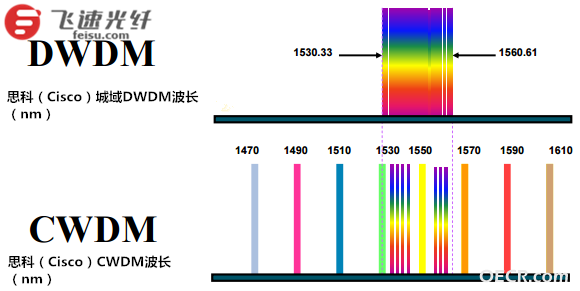

目前WDM系统被划分为两个不同的类型：CWDM（粗波分复用）和DWDM（密集波分复用）。 CWDM系统通常可以提供8个通道，从1470nm~1610nm，标准波长间隔为20nm。但通道也可以增加到16个。DWDM系统使用40个通道，并提供0.4nm间隔。通道间隔决定了“粗”与“密集”。两个系统之间有许多不同之处，今天我们主要探讨的是CWDM系统。

传输距离

由于波长不扩增，CWDM系统的传输数据的距离比DWDM系统短，通常约为100英里。因此CWDM的功能会受距离的限制。DWDM系统波长间隔小，设置紧凑，系统的干扰少，传输距离更远。因此，DWDM比CWDM更适合长距离的数据传输。

电源要求

CWDM的优点是体积小、功耗低。CWDM系统的激光器无需半导体制冷器和温度控制功能，所以可以明显减小功耗，如DWDM系统每个激光器要消耗大约4W的功率，而没有冷却器的CWDM激光器仅消耗0.5W的功率。CWDM系统中简化的激光器模块使得其光收发一体化模块的体积减小，设备结构的简化也减小了设备的体积，节约空间。

成本

CWDM的最重要的优点是设备成本低。由于CWDM系统的波长间隔宽，对激光器的技术指标要求较低。由于波长间隔达到20nm，所以系统的最大波长偏移可达－6.5℃～+6.5℃，激光器的发射波长精度可放宽到±3nm，而且在工作温度范围（－5℃～70℃）内，温度变化导致的波长漂移仍然在容许范围内，激光器无需温度控制机制，所以激光器的结构大大简化，成品率提高。

另外，较大的波长间隔意味着光复用器/解复用器的结构大大简化。例如，CWDM系统的滤波器镀膜层数可降为50层左右，而DWDM系统中的100GHz滤波器镀膜层数约为150层，这导致成品率提高，成本下降，而且滤波器的供应商大大增加有利于竞争。CWDM滤波器的成本比DWDM滤波器的成本要少50%以上，而且随着自动化生产技术和批量的增大会进一步降低。

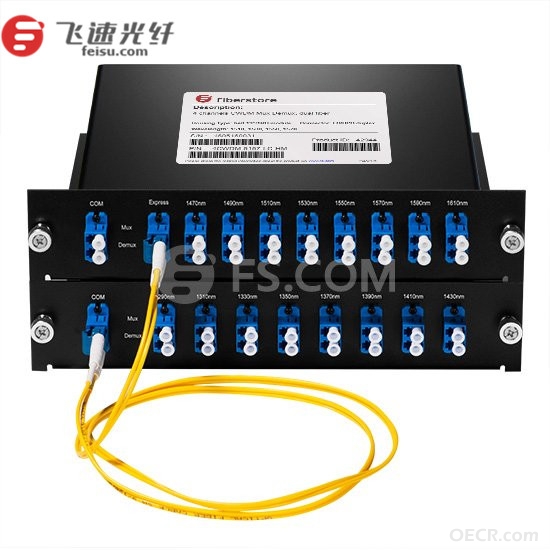

每一种WDM系统都有其优点和缺点，WDM技术也在持续的改进中。飞速光纤(Feisu.com)提供CWDM/DWDM波分复用器，光波导分路器，EDFA放大器，OEO中继器，衰减器等，也投入WDM系统产品升级和优化工作，同期推出3dB低插损密集波分复用器DWDM MUX&DEMUX, 深受客户青睐。成为至今最具技术含量的畅销产品之一，与此同时，我们还提供定制化服务。如需了解更多，请直接飞速光纤官网。
