专业高精棱镜、胶合棱镜、高精平面、镀膜产品生产供应商

marcsle · *发表于* 2010-5-18 09:43:29

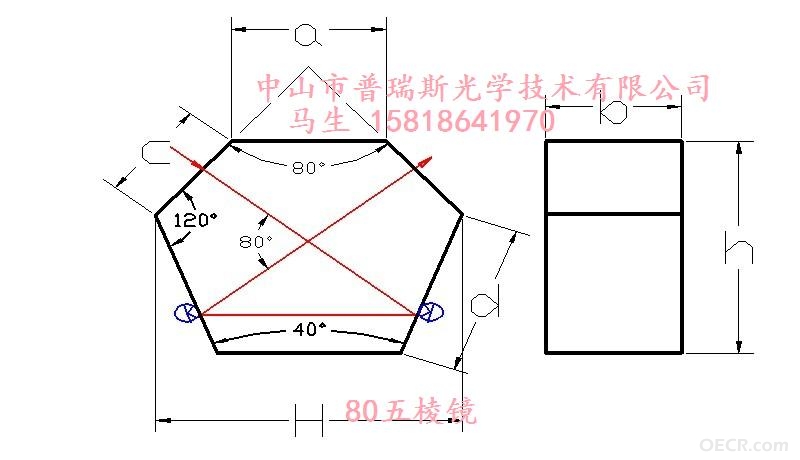

五棱镜是有五个反射面的光学棱镜，可以将入射的光线偏转90°。进入的光线在棱镜里面反射两次，使方向改变90°，不但不会倒置，也不会改变影像的偏手性，普通的直角棱镜则会导致影像与改变偏手性。

在棱镜内部的反射不是全反射造成的，因为入射光线在反射时的角度小于临界角，也就是全反射的最小角度，所以两个反射面都要镀成反射镜面；入射与出摄的面则要镀上防反射膜以减少反射。第五个面虽然没有用到，但与两个反射面的夹角都是钝角（大于直角的内角）。

五棱镜的变型是屋顶型五棱镜，通常使用在单眼相机内。在这种情况下，因为透镜聚焦后投映在机身上的影像会旋转180°，所以在焦点后由平面镜反射至五棱镜的光束还需要改变影像方向的左右关系，经由替换其中一个反射面成为屋顶型的反射面可以完成这项改变。替换的屋顶型棱镜的二个表面互相垂直成90°交会，会改变影像的偏手性。

marcsle · *发表于* 2010-5-21 09:30:25

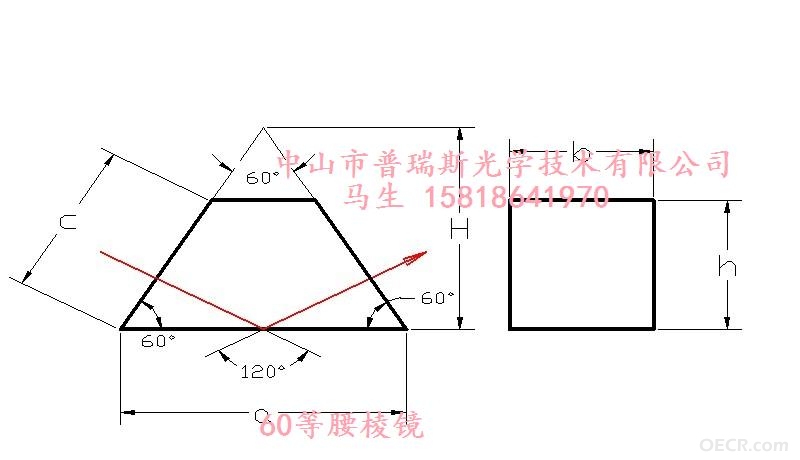

来个一次反射等腰棱镜

ashzj2005 · *发表于* 2010-5-21 23:57:41

验证过此家能力有限，一般般的小作坊

marcsle · *发表于* 2010-5-23 13:53:59

楼上的兄弟，有必要这样嘛?难道是因为身在上市公司的缘故？
小作坊能连续几年是凤凰、富士能等大公司的优秀供应商嘛？

marcsle · *发表于* 2010-5-27 20:39:02

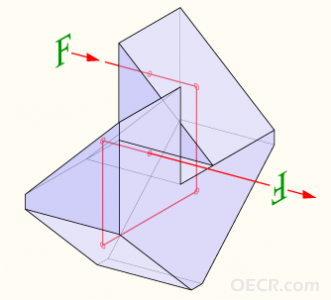

普罗-阿贝棱镜（有时也称为阿贝-普罗棱镜），是依据发明人伊纳济欧·普罗和恩斯特·阿贝命名的，是一种反射式的光学棱镜，常配置于一些光学仪器中做图像取向的修正。他是更常被用到的双普罗棱镜的变形。

他由玻璃组成形状像是四个直角的反射棱镜，以面对面还有扭转的形式结合在一起。光线由其中一个平置的表面进入，经由斜面四次的全反射，再由第二个平置的表面，以和进入时一样的方向射出。在整个过程中，影像被旋转180°，在一些双筒望远镜和照相机的观景窗会使用这种棱镜做为图像架设系统。

此处的棱镜没有产生色散的现象，因为光线只是正常的进出棱镜。又因为光线被反射的次数是偶数次，因此偏手性也没有被改变。

为便于制造，这型棱镜经常会先做成一对直角棱镜，然后再将这两个半个的棱镜胶合在一起。汇整前的单独半个棱镜有时也被称为阿贝-普罗棱镜。

阿贝-普罗棱镜不要与用于色散的阿贝棱镜或非色散的阿贝-柯尼棱镜混淆在一起。
普罗-阿贝棱镜（有时也称为阿贝-普罗棱镜），是依据发明人伊纳济欧·普罗和恩斯特·阿贝命名的，是一种反射式的光学棱镜，常配置于一些光学仪器中做图像取向的修正。他是更常被用到的双普罗棱镜的变形。

他由玻璃组成形状像是四个直角的反射棱镜，以面对面还有扭转的形式结合在一起。光线由其中一个平置的表面进入，经由斜面四次的全反射，再由第二个平置的表面，以和进入时一样的方向射出。在整个过程中，影像被旋转180°，在一些双筒望远镜和照相机的观景窗会使用这种棱镜做为图像架设系统。

此处的棱镜没有产生色散的现象，因为光线只是正常的进出棱镜。又因为光线被反射的次数是偶数次，因此偏手性也没有被改变。

为便于制造，这型棱镜经常会先做成一对直角棱镜，然后再将这两个半个的棱镜胶合在一起。汇整前的单独半个棱镜有时也被称为阿贝-普罗棱镜。

阿贝-普罗棱镜不要与用于色散的阿贝棱镜或非色散的阿贝-柯尼棱镜混淆在一起。

marcsle · *发表于* 2010-6-4 07:46:39

2010年6月9-11日在台北举办的“2010台北光电周”展会。
　　“2010台北光电周”包含五个主题展：光电大展、LED照明展、太阳光电展、精密光学展、海峡两岸光电展。此外同期还举办“台湾显示器展”。可谓行业中最隆重、最专业、最具凝聚力的一次盛大展会。届时，业内人士齐聚集，采购团体集中参与，同行间互通有无，会中会交流经验，共同拓展行业前景。
一、台北光电周具有以下四大特点：
★台湾光电产业市场广阔：2009年包括显示面板的光电产业产值突破新台币2万亿元大关（约633亿美元），2009年也回到2007年的高增长率。其中显示器面板、LED封装、太阳电池模组等重要产品都占据了世界领先地位。　
★台北光电周汇集众多知名厂商，LED厂商：晶电、光宝、亿光、玉晶、真明丽、崇越、Nichia、CREE及首尔半导体等；太阳电池与模块制造厂商：茂迪、益通、太阳光电、顶晶、大丰能源、禧通等；相关材料零组件、设备与应用产业厂商：国硕、普诠、海德威等；国际厂商：日本设备商优贝克、德国自动化解决方案供货商飞斯妥等。
★台北光电周发展迅速、规模宏大：2009年“台北光电周”共有来自14个国家和地区的559个展商参展，展出规模达到1360个展位，规模之大，备受全球瞩目。
★台北光电周引领业界发展趋势：由台湾光电科技工业协进会所规划与推动的光电大展自1984年首次举办以来，迄今已有24年历史，每年均展现国际光电技术与产品的最新发展趋势，是产业与市场发展的风向标，更是产业界一年一度不可错过的展览。

marcsle · *发表于* 2010-6-7 10:08:16

阿贝-柯尼棱镜是反射型的光学棱镜，用于影像的倒置（旋转180°），经常使用于双筒望远镜和一些望远镜。这型棱镜是以恩斯特·阿贝（Ernst Abbe）和艾伯特·柯尼（Albert Koenig）两人命名的。

阿贝-柯尼棱镜由两个玻璃棱镜胶合而成，形成对称的浅V字型组合。光线以垂直表面的方向进入，从30°的斜面产生全反射，然后从一个在底部的"屋顶"切口（两个平面以90°相交会之处）反射，然后光线再从对面的另一个30°的斜面产生全反射，再从垂直的表面射出。

全反射的净效应是将影像在水平和垂直的方向翻转，这造成影像做180°的旋转（没有改变偏手性），并且允许棱镜做为"图像架设系统"。不同于常用的双普罗棱镜，阿贝-柯尼棱镜不会偏移光线的入射线和出射线，使他更利于安置于一些仪器中，在设计上也不若双普罗棱镜那么庞大。

阿贝-柯尼棱镜有时就被简称为"屋顶棱镜 "，但这会造成模拟两可的状况，因为其他形式的屋顶棱镜，例如阿米西棱镜和施密特-别汉棱镜在设计时也会被使用到。

阿贝-柯尼棱镜的变形是将屋顶棱镜换成单面镀膜的反射镜镜面，这样的反射镜只会将影像做垂直方向的翻转，而不做横向的翻转，因此会改变影像的偏手性产生相反的感觉。
