带通干涉滤光片-905-30nm

说明
905-30带通滤光片具体指标如下：




名称


直径（mm）
10

直径公差（mm）
+0.0 / -0.1

厚度（毫米）
1.0

厚度公差（mm）
±0.1

中心波长CWL（NM）
905

“中心波长CWL公差（NM）
±5

半高宽FWHM（NM）
30

半高宽FWHM公差（纳米）
±5

峰值透过率Tpeak（％）
≥85

截止范围（nm）
380-1200

截止深度OD
T＜0.1%（OD3） @ 380nm - 860nm

Tave＜0.2% @ 960--1100nm

Tave＜1% @ 1100--1200nm

表面质量
80-50

入射角度
0°

ISO9001
已通过

RoHS指令
通过认证






入射角度特性 -角度的变化会引起波长漂移，详细资料请电话咨询。



温度特性 - 温度的变化会引起波长漂移，即温漂。详细资料请电话咨询。



备注 -

1.若您需要的滤光片有特殊要求，请您按照以上标准，完善指标，以便我们更准确的了解您的需求；

2.库存滤光片可提供试用；

3.详细的光谱指标曲线，若需要，我们可以提供有关光谱的详细信息；

4.需定制产品生产周期需要30天以上，详细情况请电话咨询。


窄带滤光片-- 宇隆光电（optolong optical）





昆明宇隆光电技术有限公司是一家专业从事光学镀膜及光学加工的高科技民营企业，采用进口镀膜机镀制做，十四年的镀膜经验，在窄带滤光片方面具有丰富的经验，可以满足客户的高指标、产品高稳定性的应用要求。

窄带滤光片的参数描述:

1 中心波长CWL

窄带滤光片的中心波长一般就是仪器或设备的工作波长，它是指通带中心位置的波长。图1为窄带滤光片的透过率曲线示意图。在图中，中心波长λc 的具体定义如下：
λc = 2(λL+λR)
其中λL,λR，分别对应透过率为峰值的一半时通带左侧和右侧的波长位置
在实际生产过程中，中心波长的位置与设计值总有或多或少的一点差异，所以在规定中心波长时，一般都要加上一个公差范围。这个范围是由实际使用条件决定的。比如对15nm左右的带宽，中心波长的容差一般只允许到±5nm，对于30nm以上的带宽，就可以放宽到±8nm。

可定制中心波长范围：400-3000nm之间可以定制，
（请点击大图查看）
图1　窄带滤光片的参数示意图



2 带宽 FWHM

带宽定义为在最大峰值透过率（Tpeak）一半的全滤光片宽度，有时也叫半高宽（不是50%点，而是Tpeak×50%），英文字母经常用FWHM（Full Width at Half Maximum）表示。具体的带宽值定义如下：
FWHM = λR - λL,
带宽的选择与采用的光源、需要的信号波长范围以及干扰的大小有关，并不是越窄越好，比如针对测距望远镜，40nm的带宽的905滤光片是最佳的选择。



3 峰值透过率 Tpeak

峰值透过率是指带通滤光片在通带中最高点的透过率大小，用Tpeak（%）来表示。需要注意的是，峰值透过率不一定就是中心波长的透过率。峰值透过率的高低要求视使用场合不同而不同。在噪声抑制和信号大小的要求中，如果对信号大小更关注，希望能提高信号的强度，这种情况下需要高的峰值透过率，如果对噪声抑制更加关注，希望得到更高的信噪比，则可以降低一些峰值透过率的要求，而提高截止深度的要求。



4 截止范围

截止范围是指除了通带以外，要求截止的波长范围。在确定截止范围时，不能简单地说“除了通带以外，其他的都不需要”，这样描述过于理想化，在实际制作过程中会遇到麻烦，同时要求的截止范围越广，镀膜时间就会相对应的越长，成本就会越高，
截止范围的选择与采用的光源、所处的干扰光波长范围和所用的接收器的光谱响应范围有关，请根据实际情况确定波长范围，例如：650-30带通滤光片，截止范围一般要求400-1100（仅供参考）。



5 截止深度OD

截止深度是指截止带中允许能透过光的最大透过率大小。对不同的应用系统对截止深度要求不同，同样的，我们在确定截止深度指标时不能说“除了通带以外，截止带的所有光透过率为零”，这是达不到的，同时，也不能很笼统的用OD值表示，如905-40带通滤光片，截止范围是400nm-1100nm，截止深度则不能笼统的表示为OD3 @ 400-1100，这样的表述是很不严谨的，因为不可能每一段都可以达到OD3的截止深度，很明显，至少905这里是不可以的，这里需要分来来表述截止深度：

T＜0.1%（OD3） @ 400nm-860nm
T＜1%（OD2） @ 960nm-1100

为简便起见，经常用OD值来表示截止深度。OD值与透过率之间的关系如下所示：
比如T＜0.1%，其透过率为10-3，对应OD值为3，对于T＜1%，对应的OD值为2



6 入射角度

入射角是指入射光线与滤光片法线之间的夹角。

角度的变化会引起波长的漂移，所以如果入射光线与滤光片的法线夹角有一定范围，那么要指明这个夹角的具体范围，不同角度下使用，其效果是完全不同的。

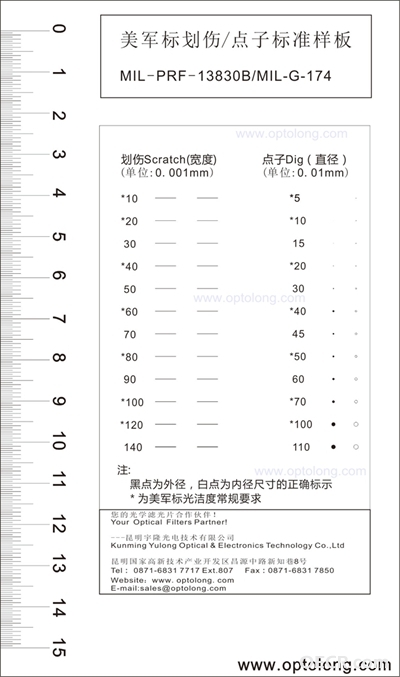

7.   质量标准（MIL美国军用标准）
所有滤光片检验均按照美国军用标准（MIL-PRF-13830B 和 MIL-G-174）进行了分批测试，以确保达到使用要求。 通过ISO9001质量管理体系认证，以及符合欧洲ROHS要求。
