CWDM,DWDM技术在城域网中的组网应用

CWDM是一种面向城域网接入层的低成本WDM传输技术，它延续了密集波分复用高带宽的技术优势，同时具有多业务接口、成本低、功耗低、体积小等诸多优点，使其在城域光网络中具有非常广阔的应用前景。但相对于DWDM系统，它们之间的一个重要区别就是在光谱中的信道间隔不同。由于CWDM信道采用大通带(20±6-7nm)，因此它可以采用更便宜的元器件，例如非制冷激光器和薄膜滤波器。所以，在同样的应用中，CWDM比DWDM具有更大的成本优势。
    DWDM：波长间隔为0.2～1.2nm之间，波长间隔相对密集，相对于CWDM具有更大的容量，波道数更多，支持EDFA光放大，传输距离更远

随着数据业务的飞速发展，对传输网的带宽需求越来越高。目前世界各国的骨干光通信网络格局已经基本形成，光通信的市场主体正在逐步向城域网转移，各大运应商纷纷将重点转向城域网的建设，需要设备制造商提供低成本的解决方案。鉴于城域网具有传输距离短、业务种类较多等许多不同于骨干网的特点，人们提出了粗波分复用(CWDM，Coarse Wavelength Division Multiplexing)技术, 而传统的PDH或SDH技术，采用单一波长的光信号传输，这种传输方式是对光纤容量的一种极大浪费，因为光纤的带宽相对于目前利用的单波长信道来讲几乎是无限的。DWDM技术就是在这样的背景下应运而生的，它不仅大幅度地增加了网络的容量，而且还充分利用了光纤的宽带资源，减少了网络资源的浪费，飞宇光电为适应市场的发展，推出WDM波分系统，主要包括：CWDM系统，DWDM系统，OUT业务板，OEO中继器等
波分复用器应用:

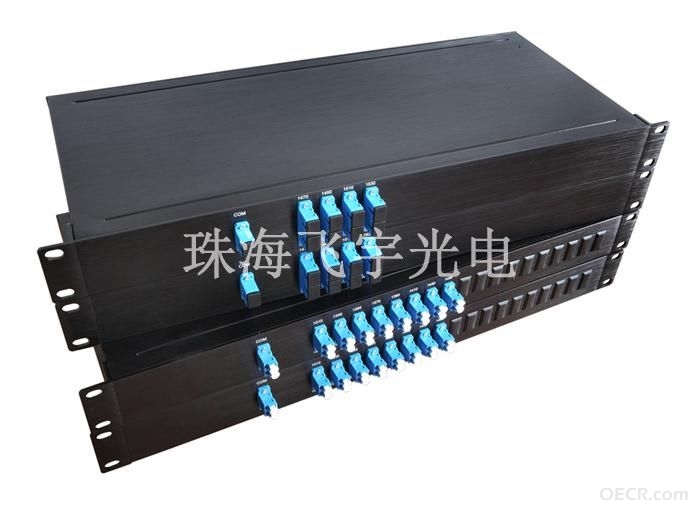

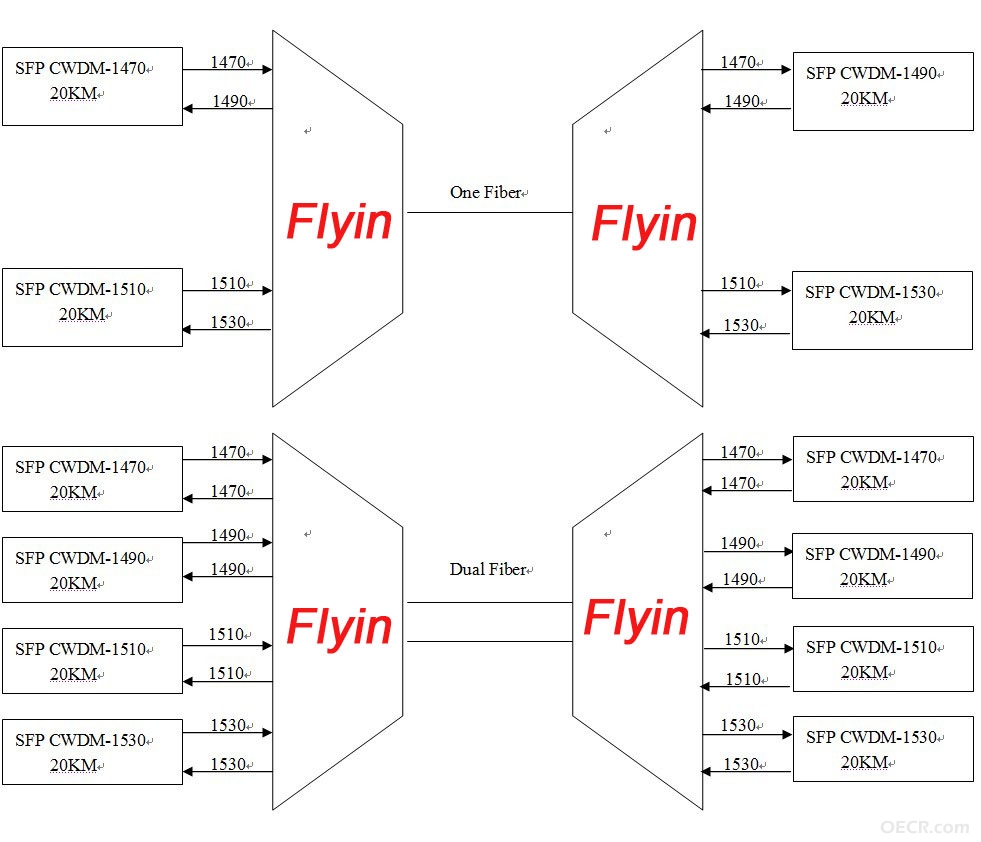

1、波分设备(无源+SFP光模块)

应用：

2、有源+波分设备

功能特点
1、设备容量大：目前使用单模光纤传输，CWDM的单通道速率可达10G，总容量可达160G
2、设备组网灵活:可以组成点到点、点对多点、链状、环状、等网络拓扑结构。
3、多种业务灵活透明接入:支持以太网、PDH、SDH、CATV及专网等业务；
4、多种速率规格:支持155M、1.25G、2.5G、4G、10G各种速率。
5、传输距离：无中继距离10km~120km等多种距离；支持中继，实现长距离的传输。
6、良好的可扩展性: CWDM最大可扩展到18波，可平滑升级至DWDM
7、1＋1光复用段保护功能：  光路倒换时间≤30ms，保证线路的安全可靠。
8、开放式系统结构：可实现与多种厂家的设备互连、互通, 支持客户端设备为单模、多模、电口可选。
9、强大的网管功能：支持基于SNMP的网管，同时支持CLI、WEB、TELNET等网管方式
10、1＋1电源热冗余备份：有源波分设备提供双电源1+1热备份功能，电源支持热插拔，交、直流可选

应用

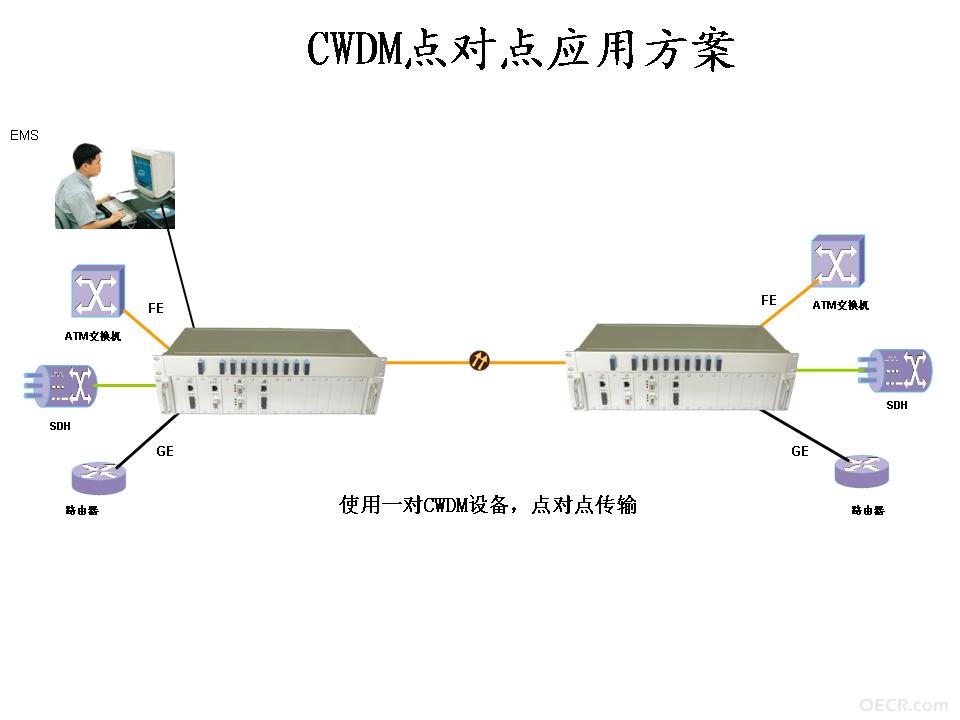

1、点对点应用
    点到点的拓扑中，设备利用有限的光纤资源，复用出几倍于原有的带宽来实现两点之间多业务的双向汇聚

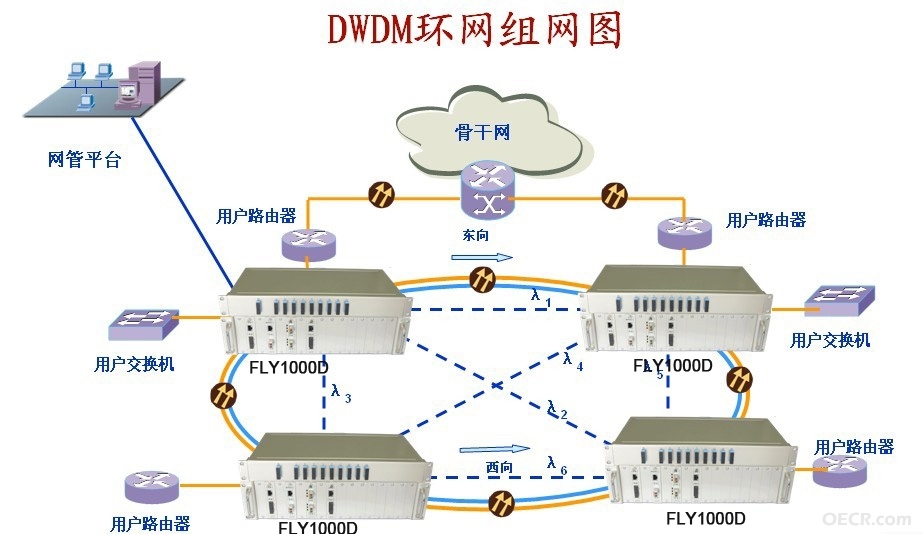

2、环网
