请高人指点~!!!!!!!!!

lihuadong110 · 发表于 2006-5-5 03:35:00

      　偶在做一个设计用来测量太阳光的照度的采集装置
　　　我选择的传感元件是硅光电池，其输出电流和光照度成正比关系
　　　输出电流的范围为０～５０μA,　
　　　请问怎样才能把它放大成０～５V电压信号送A/D转换
　　　具体的电路该是怎样的呢？？？
　　　　本人初出茅庐，敬请高人指点，感激不尽！！！！
　　　    QQ: 157405914
　　       lxtx110@gmail.com

吴量 · 发表于 2006-5-5 05:10:00

首先，这个电路对频响基本上没有什么要求，可以不予考虑。还有，该电路为小功率信号变换，对散热不予考虑。

然后，你需要对电路的精度，稳定性和线性度给一个要求，比如：A/D转换是多少位的。主要决定于该电路用在什么场合。

最后，就是比较关键的地方，该电路要有较大的输入阻抗。

建议使用运放，现在有号称0输入电流的运方，其输入电流小到pA级，可直接用一个100k电阻将0-50uA电流转换成0-5V电压，然后用上述运方跟随一下就可以了。如需要考虑成本，可用1K电阻转换成0-50mV，再用运放放大100倍。由于，不需要考虑频响，所以防振就很简单了。好象有直接吧电流转换成电压的芯片，但价格不便宜，找到刚好把50uA转换成5V的也可能比较困难。

lymex · 发表于 2006-5-5 08:54:00

用单电源运放，正输入接地。

光电池的正接地，负接运放的负，然后接一个100k的电阻到运放的输出。

lihuadong110 · 发表于 2006-5-6 02:53:00

谢谢两位高人的指点,感激不尽!!!

不才还有一个问题就是:两位所说的运放应该都是高阻抗的吧

但硅光电池有一个特性就是和光照度成正比的是它的短路电流,而其开路电压和光照度的对数成线性关系,如果我选择电流放大,那么为了保证光电流与照度的线性响应,应选用低阻负载,所以相应的放大电路也应该是低输入阻抗的,那么会不会和吴量您所说的要高阻抗相矛盾呢???

lihuadong110 · 发表于 2006-5-6 02:59:00

硅光电池的照度与短路电流以及开路电压的关系为

C:\Documents and Settings\lhd\桌面\1

lihuadong110 · 发表于 2006-5-6 03:01:00

C:\Documents and Settings\lhd\桌面\1

lihuadong110 · 发表于 2006-5-6 03:15:00

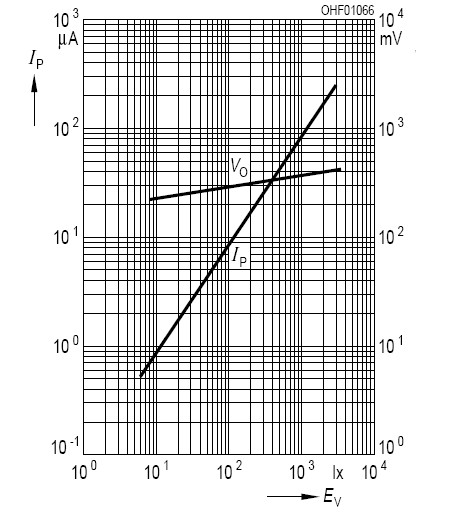

硅光电池的照度和短路电流以及开路电压的关系为

lihuadong110 · 发表于 2006-5-6 03:18:00

请高人指点~!!!!!!!!!

此为硅光电池与短路电流以及开路电压的关系

lihuadong110 · 发表于 2006-5-6 03:37:00

另我有一张别人的图
最左边的是光电池，他这种做法放大的是电流吧，那么图中的R1,R2起什么作用呢？？？？图中的运放能用LM324或者AD623代替嘛

请高人指点~!!!!!!!!!

呵呵本人新手，问题很多，望高手继续不吝赐教！！！

ailaser黄河 · 发表于 2006-5-7 10:48:00

[B]以下是引用[I]吴量[/I]在2006-5-4 21:10:00的发言：[/B][BR]
首先，这个电路对频响基本上没有什么要求，可以不予考虑。还有，该电路为小功率信号变换，对散热不予考虑。
然后，你需要对电路的精度，稳定性和线性度给一个要求，比如：A/D转换是多少位的。主要决定于该电路用在什么场合。
最后，就是比较关键的地方，该电路要有较大的输入阻抗。
建议使用运放，现在有号称0输入电流的运方，其输入电流小到pA级，可直接用一个100k电阻将0-50uA电流转换成0-5V电压，然后用上述运方跟随一下就可以了。如需要考虑成本，可用1K电阻转换成0-50mV，再用运放放大100倍。由于，不需要考虑频响，所以防振就很简单了。好象有直接吧电流转换成电压的芯片，但价格不便宜，找到刚好把50uA转换成5V的也可能比较困难。

同意！楼主设计光强计吗？

lymex · 发表于 2006-5-7 18:19:00

[B]以下是引用[I]lihuadong110[/I]在2006-5-5 18:53:00的发言：[/B][BR]
谢谢两位高人的指点,感激不尽!!!
不才还有一个问题就是:两位所说的运放应该都是高阻抗的吧
但硅光电池有一个特性就是和光照度成正比的是它的短路电流,而其开路电压和光照度的对数成线性关系,如果我选择电流放大,那么为了保证光电流与照度的线性响应,应选用低阻负载,所以相应的放大电路也应该是低输入阻抗的,那么会不会和吴量您所说的要高阻抗相矛盾呢???

运放的阻抗（现在没人提这个参数了）不重要，重要的是要低偏流，我3楼的电路就是直接把电流转换成电压的，输入端是短路的，是最常用、最简单、最经典的电路。“用电阻取电压再放大”的方法，不仅不直接，而且可能有误差，同时还麻烦。

lihuadong110 · 发表于 2006-5-7 18:37:00

呵呵

谢谢谢谢！！！！

我明白了
