高重频电光Q开关驱动源

高科技 · 2008-7-18 15:11:41

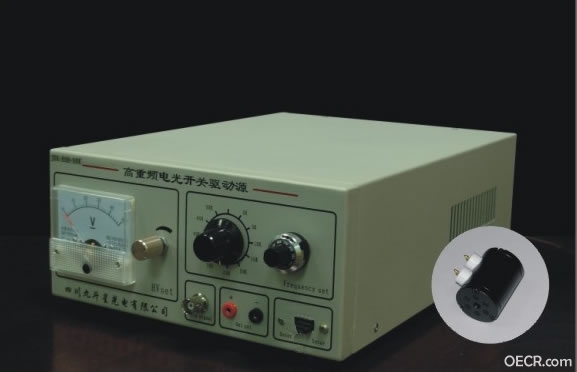

高重频电光Q开关驱动源

性能参数：

脉冲上升时间       ＜10ns

脉冲宽度          1us

脉冲高压          1kv－6kv（可选）

重复频率          1－50kHz （可调）

供电                24±2v（DC）或220v(AC)

触发方式          内外触发均可

寿命                ＞10000小时

BBO电光Q开关

封装尺寸 φ25×45

1／4电压 3500V@1064

能关断1064nm100W

自然冷却

高科技 · 2008-7-18 15:13:58

高重频电光Q开关驱动源

高科技 · 2008-7-23 12:57:57

bbo电光晶体

l       高消光比          >1000:1

l       波前畸变          <λ/10

l       低电容，上升时间短～2pF

l       高透过率          >98.5%

l       高损伤阈值             >850MW/cm2

l       无静态双折射

l       无热弥散效应

l       高重复频率300kHz未出现压电振铃效应

l       无光折变损伤

l       镀增透膜的保护性石英窗口

l       防静电损伤和具有散热特性的氧化合金铝外壳

l       耐高压和具有优良散热特性的的陶瓷内芯

l       无任何封胶或粘合剂

高科技 · 2008-12-2 14:36:19

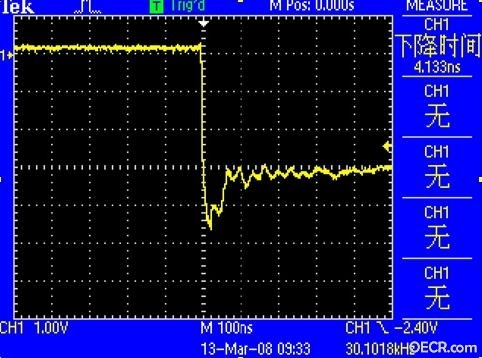

图二

sinostudio · 2009-4-9 11:59:40

wo ding !
dingqilai !

tangyq1795 · 2011-12-23 09:03:08

不错
