怎么在ZEmax里实现lens arrays成像 (无内容)

hnbluesky1 · 发表于 2003-4-20 18:24:00

stevenwu · 发表于 2003-4-22 21:48:00

在non-sequential中的object type 里面

wanggang000 · 发表于 2009-9-6 19:21:18

在non-sequential中的object type 里面

yuncongspp · 发表于 2009-9-7 08:26:48

请教版主，我用的是2005-EE版本，非序列性模式下object tpye里我只找到了交错排列单元的hex lenslet，没有整齐排列的lens array，是否是版本不够的关系？？

yuncongspp · 发表于 2009-9-7 16:58:12

请教专家啊，
序列性模式里user difined里有lens array，但是感觉那个没有实体模型，
非序列性模式里只有hex lens，没有lens array。hex lens是交错式排列的，有没有整齐排列式的？
设计复眼透镜的话应该用哪个？
谢谢！！

Zhongjun · 发表于 2009-9-8 11:13:48

序列模式中的lens array面型可以通过分析菜单中surfac中的surface sag查看。
非序列中有lens array1和lens array2可以用的呀，它们都是整齐的排列的。
设计复眼透镜的话还是用序列中的那个吧。

yuncongspp · 发表于 2009-9-8 15:26:54

谢谢楼上的朋友！

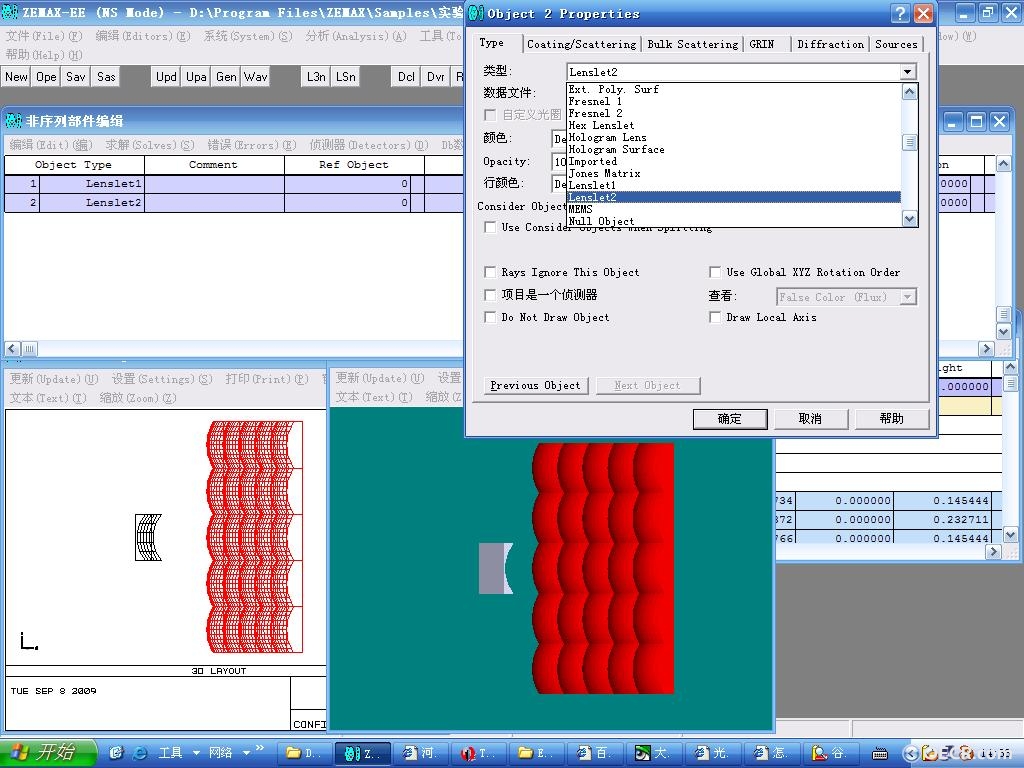

我用的zemax2005-EE，非序列中只有lenslet1和lenslet2，没有lens array，包括user difined里。再次尝试之后发现lenslet1好象无法画出复眼阵列，lenslet2可以。如下图：

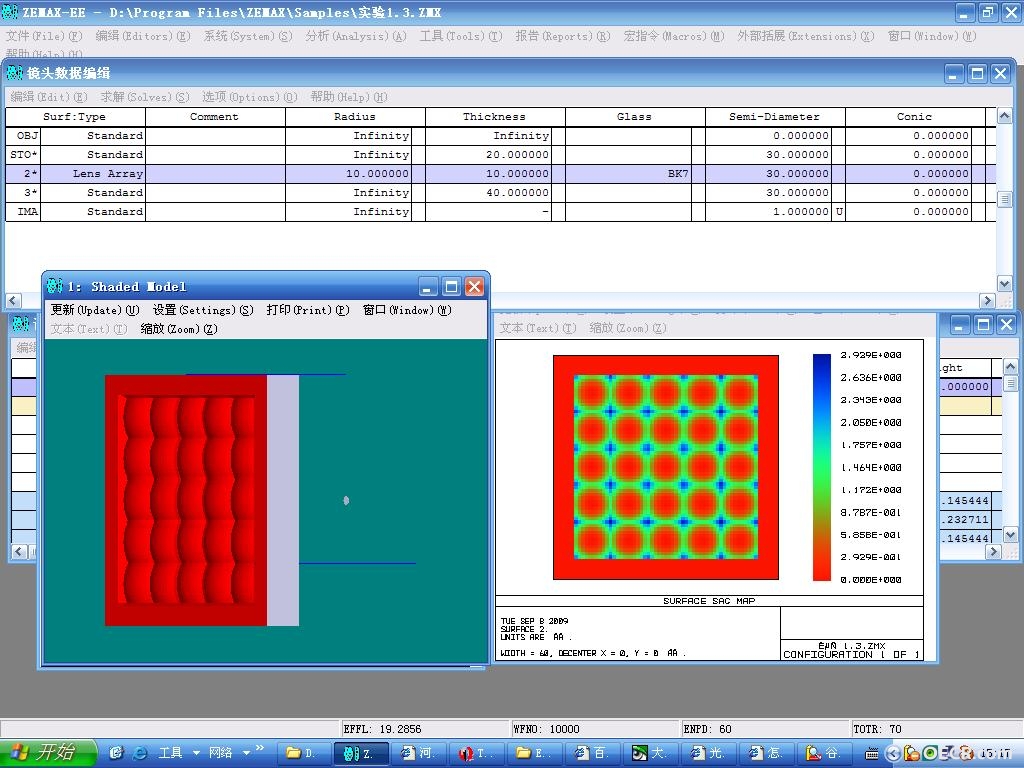

序列性模式下的lens array画出来是这样的：

我的问题解决了，希望也能帮到其他人。
