请教固体激光器激光过冲的的问题

sar_liu · 发表于 2011-12-28 10:40:30

本帖最后由 sar_liu 于 2011-12-28 10:44 编辑

控制电源产生模拟调制信号，加在半导体808模块上，808模块输出泵浦光，泵浦YAG晶体出1053调制激光。
在激光输出前方，用光电感应器监测调制激光，连接示波器观测调制激光。

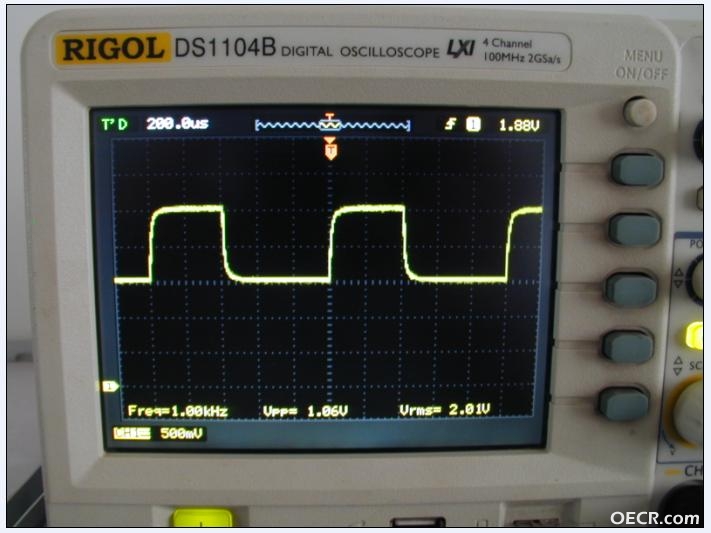

控制电源产生的电信号

电信号是没有过冲的。

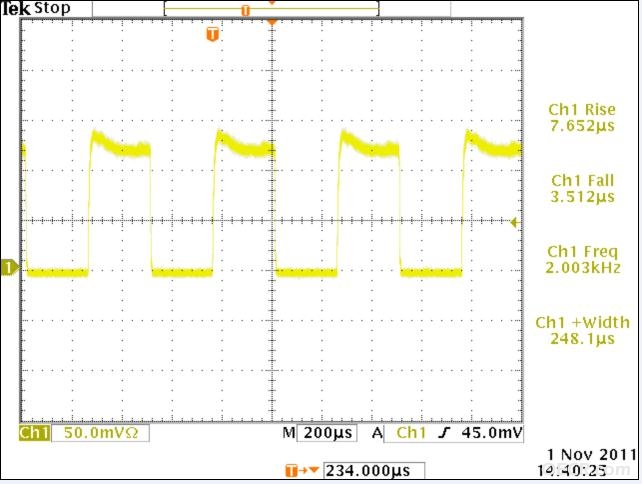

用示波器观测的调制激光信号

看到了吧，很大的过冲，请问这个怎么处理？
谢谢！

matthewlas · 发表于 2011-12-29 09:50:09

为什么信号是1K的，激光是214K的呢？另外是1053的输出吗？是不是类似于调Q，就是在泵浦抽运的最开始，上能级粒子还没有来得及向下跃迁，粒子向激发态转移依然以很快的速度继续，再到上能级，在经过一小段时间后，自发辐射开始，并且来回震荡形成激光。这时翻转粒子数应该是多于正常运转的，此时泵浦速率会稳定，翻转粒子数和激光输出都会趋于均值。这是我的理解。从这点考虑，可以尝试让激光器更容易震荡，即适当减小点损耗，增大输出耦合镜的反射率试试有没有有改善

kkkyt · 发表于 2011-12-29 16:21:13

看不到图片。。不过。你测量错了吧。。个人认为。。。

弥勒 · 发表于 2011-12-30 09:48:37

还需要一些已知条件来帮助分析：1)LD上的电压波形，由于驱动电路本身的原因，取样电流不一定和流过LD的电流一模一样。2)808的光功率波形，确认808的光功率和电流波形是否基本吻合。3)光探头屏蔽，封闭感光口，确定没有受到电磁干扰。LD的电流瞬变，可能会引起AC-DC(开关电源)电磁辐射的变化。4)确定输出光功率中，已经对808进行了有效的滤除。

sar_liu · 发表于 2012-1-6 15:46:14

本帖最后由 sar_liu 于 2012-1-6 16:05 编辑

首先，感谢各位帮忙分析，谢谢大家。特别是弥勒。
其次，我上这个网站非常卡，不知道怎么回事，网页打开非常慢，我都没法回复，不不是我不来。别的网站都没有这样的情况。愁。。。
我上传的时候图片并不小，不知道为什么传到网站上图就变得这么小了，我建议你们下载下来观看。
我的电调制信号是1KHz的,占空比40%。上升时间为40微秒。

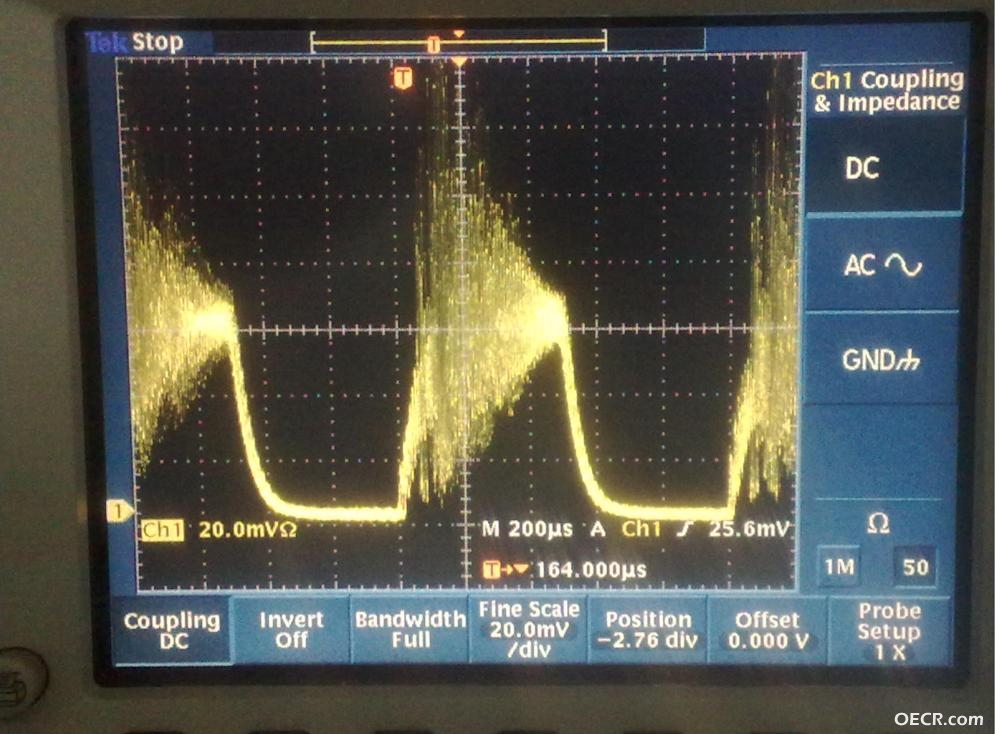

1053nm光的图可能是我传错了，我再传一张，记得下载下来看。1KHz,占空比50%。这是阻尼振荡？驰豫振荡？我迷茫了。。。
我现在有点后悔没有测808的调制光波形，如果当时看看808的调制光波形，就知道是不是模块的问题。按理说模块用的nlight的LD应该没啥问题吧。。。
激光器封着盖我测的，应该不是808的干扰，内部输出镜前面有光阑。测光谱的时候是看不到808的，不是808的干扰。

sar_liu · 发表于 2012-1-12 15:00:29

cow20080808 发表于 2012-1-10 20:11
应该是你测量错了

前辈，请指教哪里测错了？？
只有1053nm激光器有这个问题，另外一台1064nm激光器过冲不到10%,波形很好。用的同样的手法，都是我测的。

以下是1064nm 1K的截图
