一般808nm 能量传输的多模光纤的折射率分布如何？

DPlaser · 发表于 2012-4-24 17:18:17

最近老板让算一下光纤耦合效率，想问一下一般808nm 能量传输的多模光纤的折射率分布如何？
芯径400微米，NA=0.22这种。折射率分布属于阶跃型还是高斯型，折射率的具体值又是多少？
目前自己算出来的耦合效率非常低啊，只有百分之几，一定是哪个参数弄错了，求帮忙！谢谢！

DPlaser · 发表于 2012-4-24 17:24:36

继续等待！

无知无畏 · 发表于 2012-4-25 11:02:09

请问楼主是不是邮件给过我？
普通的400um能量传输光纤折射率分布是阶跃型（Step Index）
纤芯材料为Fused Silica，折射率在1.06um附近大约1.450
包层材料为掺氟化物的fused silica, 折射率可以通过NA值计算得出， NA平方=纤芯折射率平方-包层折射率平方

耦合的事情Optro比较擅长，可以请教。有两个基本原则：1）聚焦光斑面积小于光纤模场面积，2）NA小于光纤的NA。

aerialhorse · 发表于 2012-4-26 09:02:06

本帖最后由 aerialhorse 于 2012-4-26 09:03 编辑

能不能把你的光斑发几张图片上来，从光斑形状也许能帮你判断光纤的类型，下面的两个图就是不同光纤得到的光斑：

均匀光斑

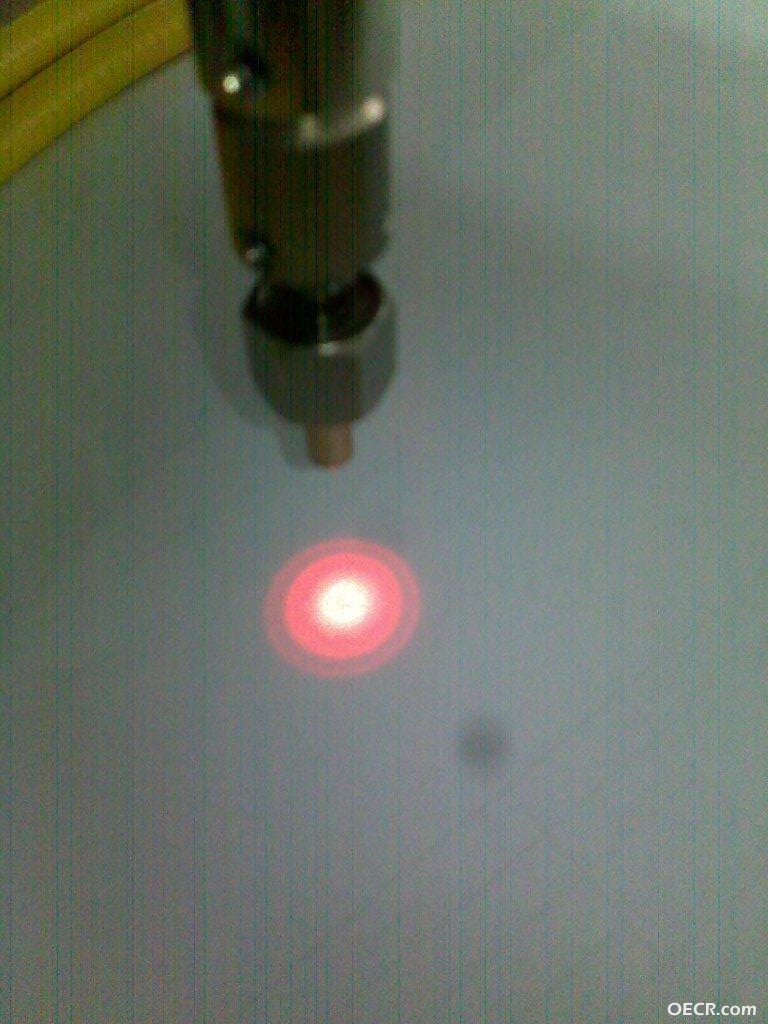

聚中光斑

DPlaser · 发表于 2012-5-8 09:00:59

无知无畏发表于 2012-4-25 11:02
请问楼主是不是邮件给过我？
普通的400um能量传输光纤折射率分布是阶跃型（Step Index）
纤芯材料为Fus ...

解答非常到位啊！谢谢！我现在是想自己设计光纤耦合，但是苦于不知道折射率参数！

DPlaser · 发表于 2012-5-8 09:06:34

aerialhorse 发表于 2012-4-26 09:02
能不能把你的光斑发几张图片上来，从光斑形状也许能帮你判断光纤的类型，下面的两个图就是不同光纤得到的光 ...

不好意思，我现在还没有获得光斑图，暂时在用软件模拟！

DPlaser · 发表于 2012-5-8 09:14:30

aerialhorse 发表于 2012-4-26 09:02
能不能把你的光斑发几张图片上来，从光斑形状也许能帮你判断光纤的类型，下面的两个图就是不同光纤得到的光 ...

从光斑上看有什么差别？阶跃型的是一环一环，渐变型的从光斑上看是不是变化比较连续？自己瞎猜的，请您指点！

Periapt · 发表于 2012-5-8 10:02:34

应该是阶跃型的对808来说纤芯折射率为1.458

DPlaser · 发表于 2012-5-8 10:20:35

Periapt 发表于 2012-5-8 10:02
应该是阶跃型的对808来说纤芯折射率为1.458

这个折射率跟芯径应该没有关系吧！我用前面朋友的回复：
折射率可以通过NA值计算得出， NA平方=纤芯折射率平方-包层折射率平方，大概是算出来是1.467左右，如果NA=0.22,包层用1.450算，不知道这个结果是否对？

Periapt · 发表于 2012-5-8 10:40:48

上面的公式是没有问题的，折射率是和波长有关系的，不同的波长，折射率会有不同，现在常用的光纤都是按850nm1310nm1550nm 波段设计的，808和850相差不大，一般就是1.45左右，你现在限定了包层的折射率，那么你按上面公式算出来的应该不会错。一点愚见，相互讨论吧

aerialhorse · 发表于 2012-5-8 13:02:05

设计耦合用不着折射率分布吧，知道NA就够了呀！

DPlaser · 发表于 2012-5-8 13:43:45

aerialhorse 发表于 2012-5-8 13:02
设计耦合用不着折射率分布吧，知道NA就够了呀！

光学设计软件中，有个折射率分布选择项，所以不懂，上来请教请教！
