请教个探测器测量的问题

手头有一个Si PIN，想测量它的响应速度/带宽。



说明书上标注的是：上升时间10ns，测量条件是10V反偏电压。

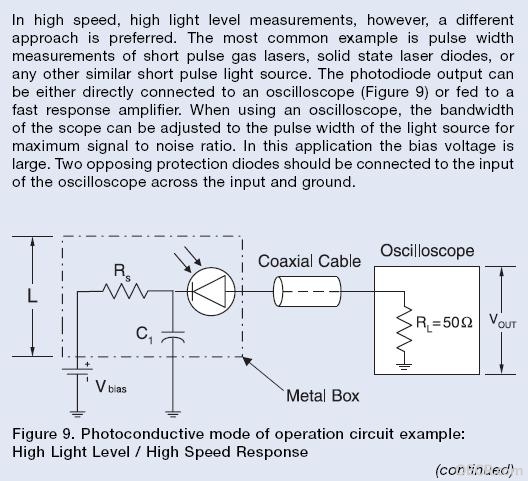

可以直接连示波器测量，如下图。但是我的测量结果是带宽很有限，输入10KHz的方波（光信号）到PD上，示波器上就变成三角波了。而且有没反偏结果无变化。



问题可能在于示波器的输入阻抗不是50欧姆（见图中示波器）。后来问过示波器代理商，说我用的那款是1M欧姆，而且无法更改（高端示波器可以设为50欧姆输入阻抗）。



随后给探测器并联50欧姆的电阻。测量不到结果，认为是此电阻分了绝大部分电流，无电流流经示波器。改成测量电压模式，仍无改观。



请大家给点建议，谢谢。



PS. 我认为图中虚线框是探测器的等效电路，未额外加电阻电容。

1. 方波的频率分量比较丰富，首先传输线应该要短一些，防止各分量的相位变化造成波形畸变。
2. 有可能是R太大，导致等效滤波器的零点在信号附近，可以尝试并联一个电容，将此零点向高频移。
3.  在示波器和PIN之间加个宽带放大器试试。注意放大器要带跨阻。放大器使用后有可能对示波器输入阻抗的要求降低。
4.  借个有50欧输入阻抗的示波器，省事。。。

恩，谢谢。

第二条里面的R是说示波器的输入阻抗吗。

第三条TIA和宽带放大器可以用面包板搭一个吗，哪里有参考电路呢

1. 是示波器输入阻抗
2. 有TIA就足够了，google查找光电检测，能找到电路图
3. 建议用其他探测器检测一下输入的光信号是不是方波。

我认为问题不在示波器，50欧姆只有在50MHz以上的高频信号探测才体现出优势，像你10kHz的信号用高阻抗示波器完全没有问题。
问题很可能在于你的接线、电路。

谢谢。二位的看法都很正解。

原来的输入光不是方波，一直没意识到，以为是测量的问题。

现在用原来的示波器，加了一个TIA，能看到不错的结果。输入100KHz方波，输出仍能保持方波（只是上沿和下沿都叠加有类似阻尼衰减样子的高频信号，高度是方波峰峰值的1/5左右，不知哪来的）。到500KHz～900KHz能得到类似三角波或正弦波样子的结果。

现在的问题是，得到三角波或正弦波样子的结果，怎么通过电路（比较器、限幅放大?）转换为方波。
