             LBIC Mapping！太阳能电池分析的新武器
                                               ——SolarCellScan 100最新扩展功能介绍


      随着太阳能电池研究的广泛开展和逐渐深入，针对各种类型的太阳能电池分析检测手段越来越丰富。北京卓立汉光仪器有限公司在推出专用于太阳能电池量子效率（QE/IPCE）测量的SolarCellScan 100之后，最近又在扩展其功能方面取得重大突破，使其成为国内第一台整合量子效率测量功能和LBIC Mapping功能的Turnkey式太阳能电池测试仪器
      LBIC（Light-Beam Induced Current，光束诱导电流），是一种高分辨、非直接接触的分析手段，可以表征太阳能电池的几何结构信息、少子扩散长度等参数，为太阳能电池优化结构提供参考依据，广泛应用到单晶硅、多晶硅、非晶硅、碲化镉、CIGS等各种传统或新型的太阳能电池的研究和生产。
      SolarCellScan 100在扩展LBIC mapping 功能的基础上，同时扩展的反射率 mapping的功能，也可以为改进工艺提供有效的参考依据。

      以下是实测的结果图片：

Mapping test
Sample: VKZ2140_G3_D_4
Range: 150mm×160mm

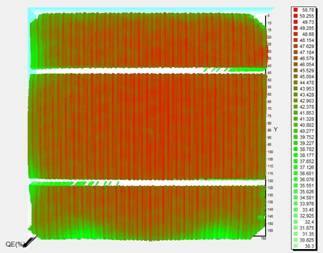

1)        LBIC mapping @400nm

2)        LBIC mapping @650nm


3)        LBIC mapping @980nm


4)        反射率 mapping @400nm




      上面各图中，不同颜色代表了不同的量子效率（或反射率），因此可以从图中直观的看到电池表面的均匀性信息。而且，针对同一电池，采用不同波长进行LBIC mapping测试时非常有意义的。由于长波和短波在电池内部穿透的深度不同，因此采用长波和短波进行LBIC mapping得到的结果代表的含义是完全不同的。SolarCellScan 100可以在300~1100nm的光谱范围内任意选择波长进行LBIC或反射率的Mapping扫描。
       关于LBIC mapping 功能的详细细节，欢迎随时联系我们，我们的应用工程师愿意与您一起探讨。

       联系方式： 陈松 010-60535165-222 sauls_chen@zolix.com.cn 13911797824


                                                                                                                          作者： 陈松 陈兴海
                                                                                                                                     2010-06-08
