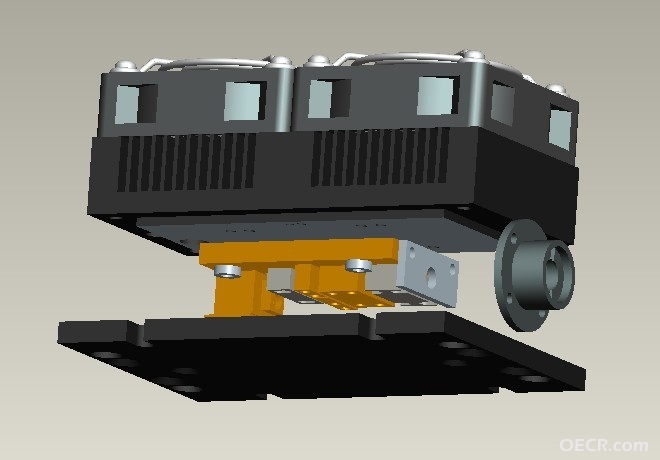

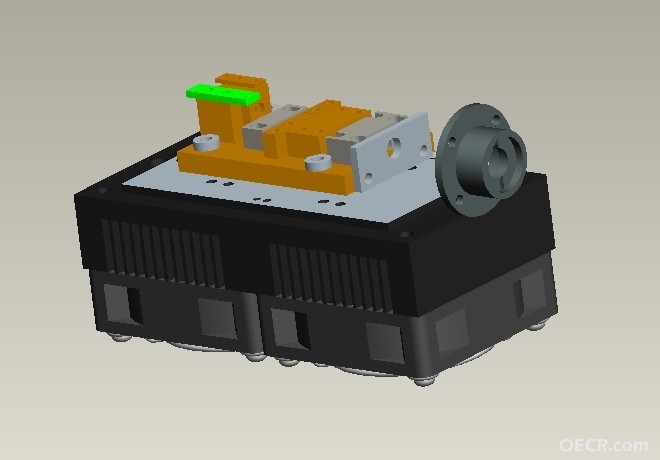

新开发的2款小绿光，内部模型。

弥勒

新警察 发表于 2011-7-31 20:00
镭志威07年的外型,顶上加2个风扇加强散热的结构, 我们早就不用了, 现在还有人在用, 激光行业看来需要美工.
...

谭总，看看是不是和你07年的结构是一码事。

kkkyt

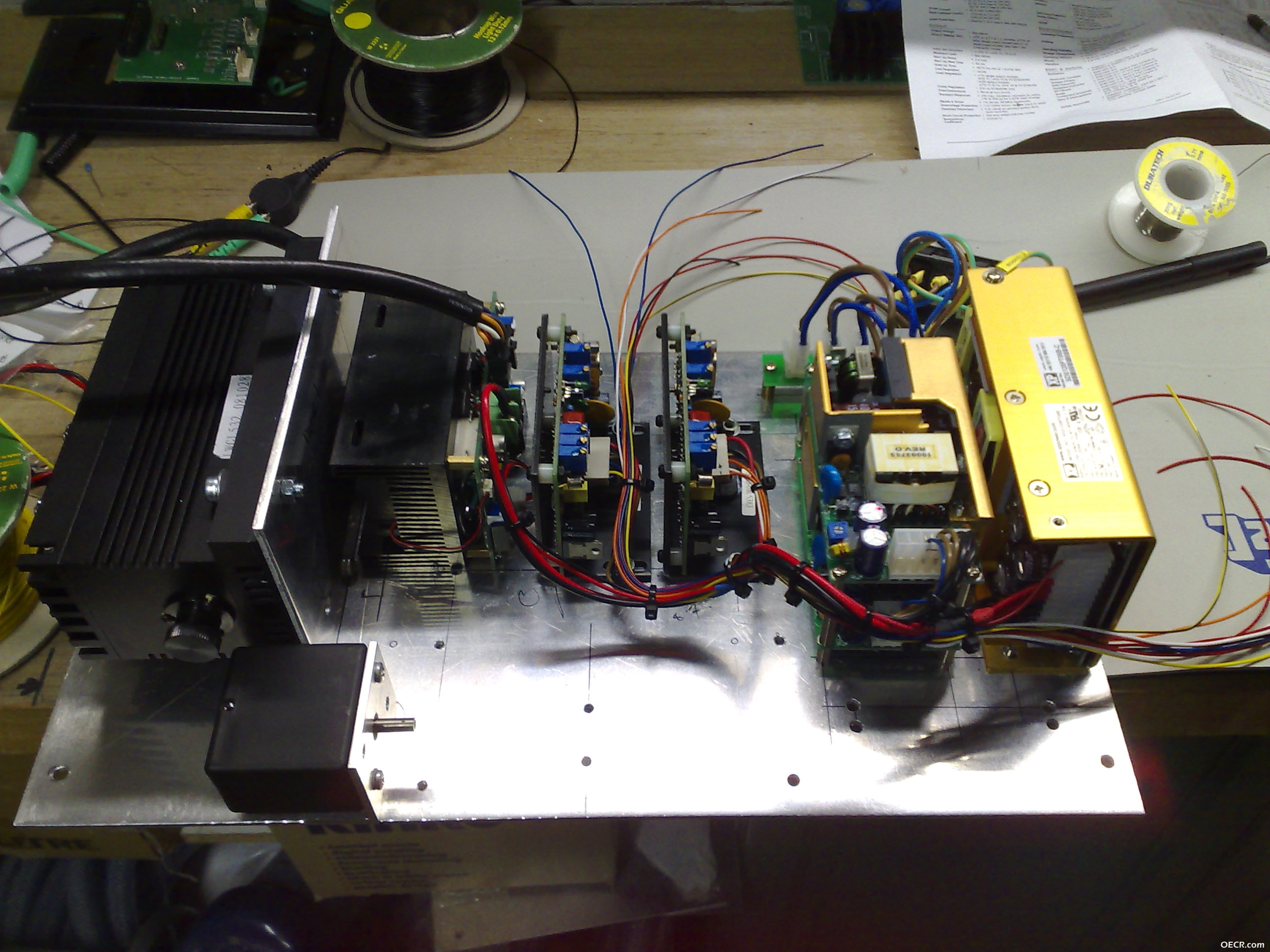

机器坐稳就好。。接你的地方发个广告。https://bbs.oecr.com/forum.php?mod=attachment&aid=NjY3NDN8NmFkZmJhMTl8MTc4MjczMzk0NnwwfA%3D%3D打算转让可随时生产的全固体激光器场地、设备技术等。有兴趣的联系我。kkkyt@126.com

kkkyt

好像最早国内榜首有在上面的。。后来我参考改进了一下适合本地加工机械件和好的散热。。早晚有什么关系。机器寿命好就OK了。。。
另是真的打算转让。。

fengfeng1

弥勒的这个结构蛮有意思的，吊在上面的话会不会收到影响呢？确实激光器外形看都差不多了，谁早谁晚也不能说明什么了，就像kkkyt 说的好用才是主要的。

kaka

懂的一看就知道,高手就是不一样哈哈

漂流四方

500的绿光需要散热量有多大吗？这种结构是不是有点复杂了，是否你要不温度控制在20以内呢？

optro

这个结构其实不是好或谁的结构，在这一点上 花功夫需要、也不太过。

我可以公开我的结构，在铜地板上加系统，在铜上加铝型腔，抠槽，槽中加“O”圈，电极开模密封。
铜板后加制冷片，制冷片在定型后，可以铸铝，开散热槽。

新警察

风扇装上装下,谈不上创新, 有人模仿并炫耀只能说明创新的缺失而已.
就还原历史而言,将风扇装在LD一侧,是榜首最初的想法,做法;将风扇装在上盖上,则是镭志威在07年的想法,记得07年参加上海prolight+sound展会的时候,还有国内公司拍过我们照片,不久这种做法便流行了.

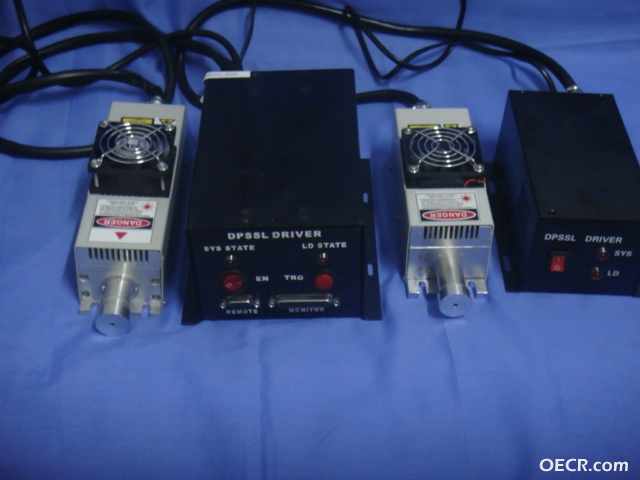

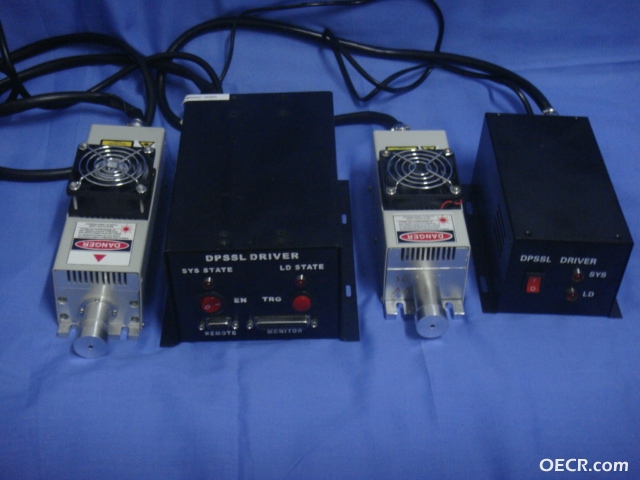

上一张很早之前卖国外客户的照片,遗憾的是客户当时不是从顶上照的,不过仍然可以看到顶上的两个风扇.

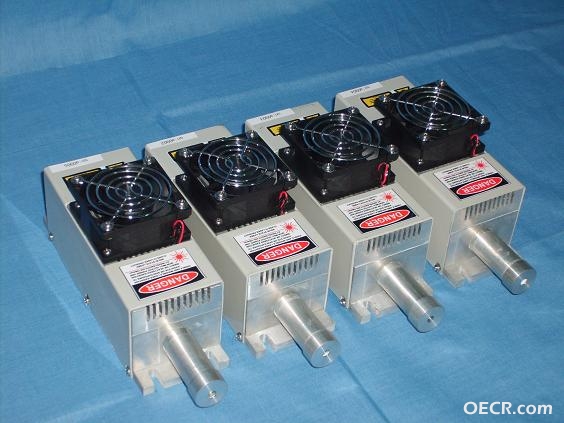

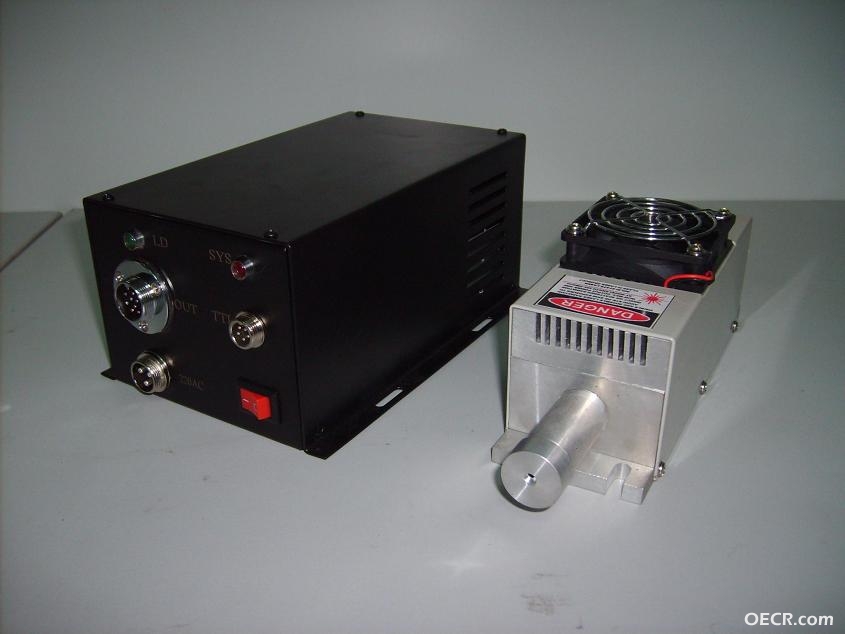

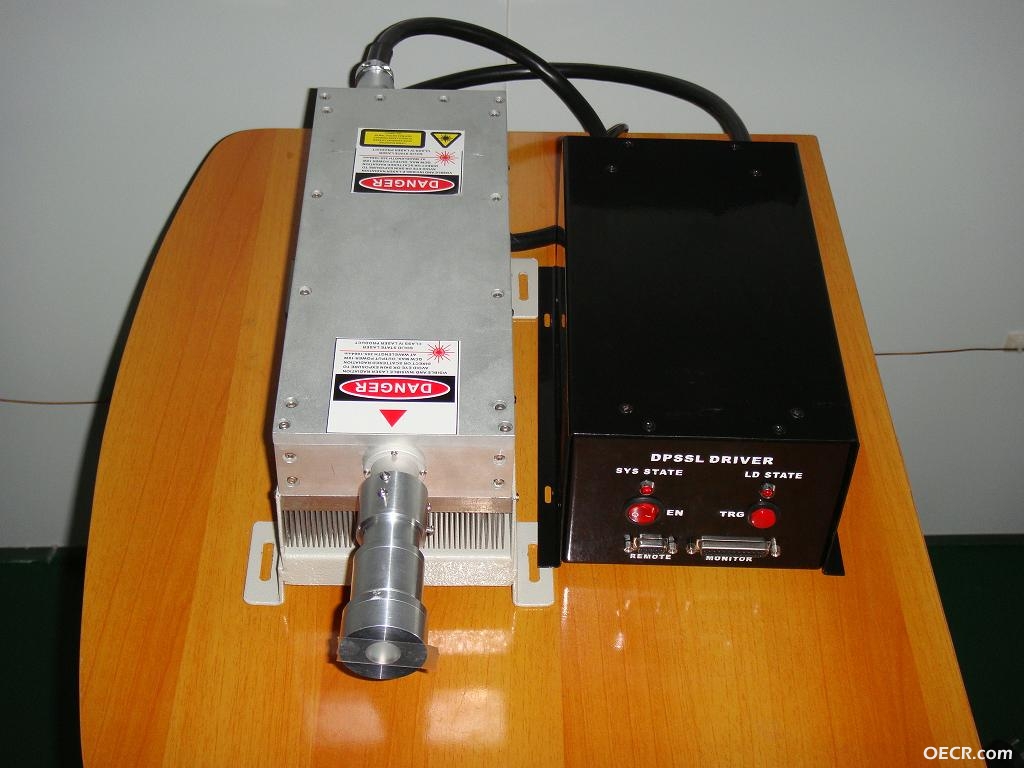

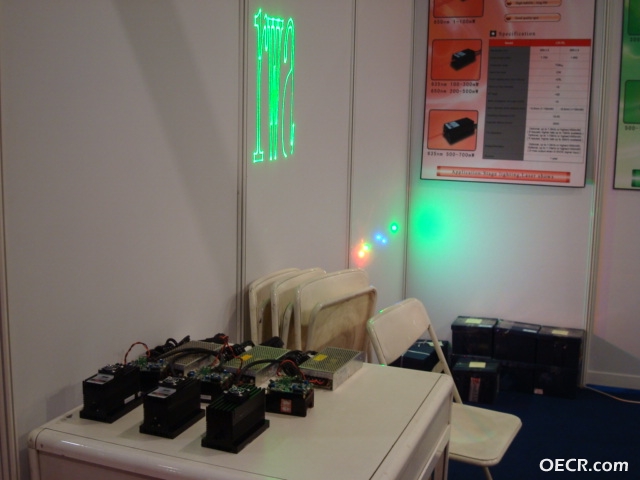

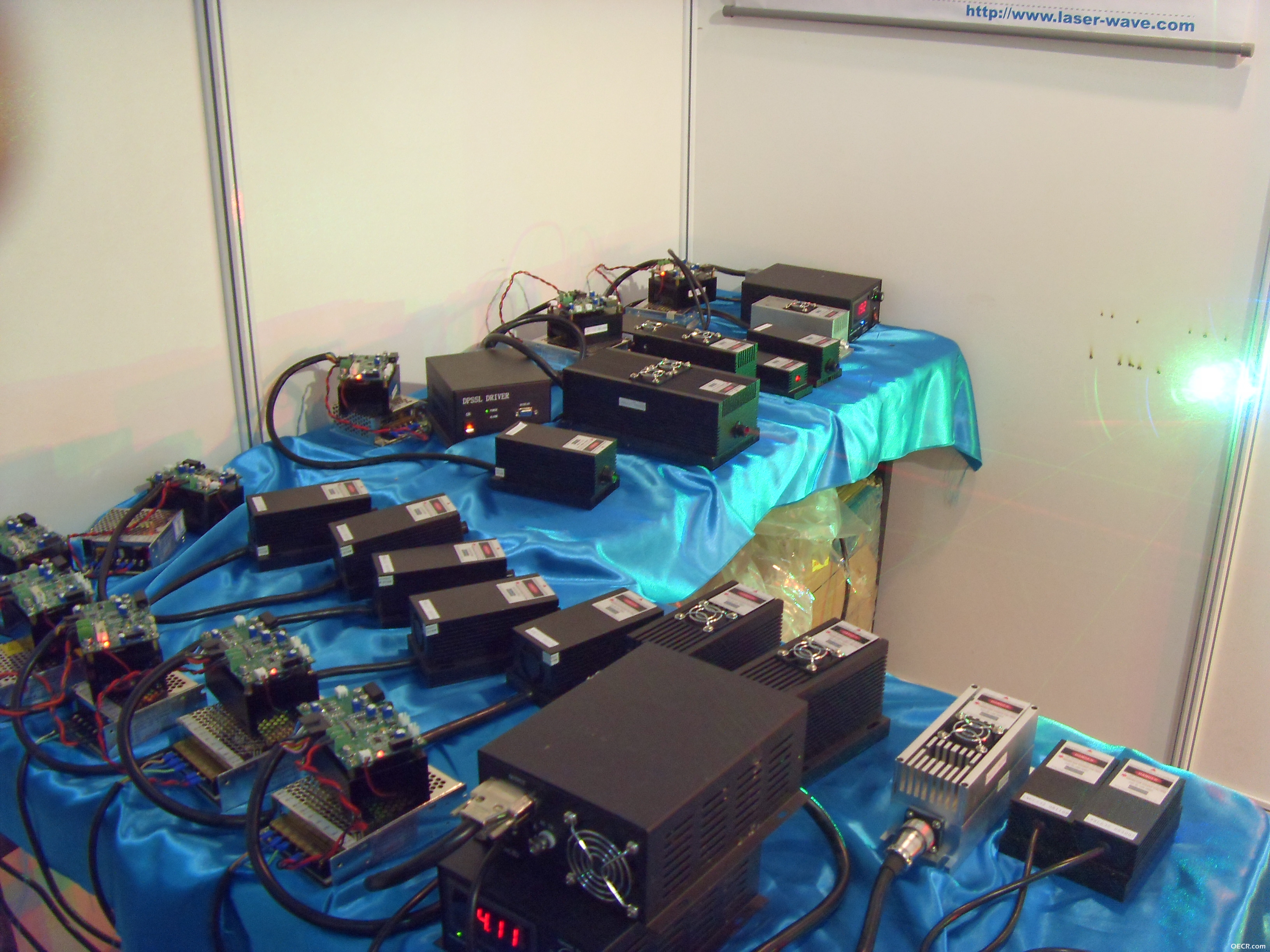

再发几张后来改成一个风扇,在展会上的照片.
[attachimg]6675 9[/attachimg]
现在,镭志威的激光器, 早已经不用风扇,追求另外一种极致,薄片式激光器的尺寸.

弥勒

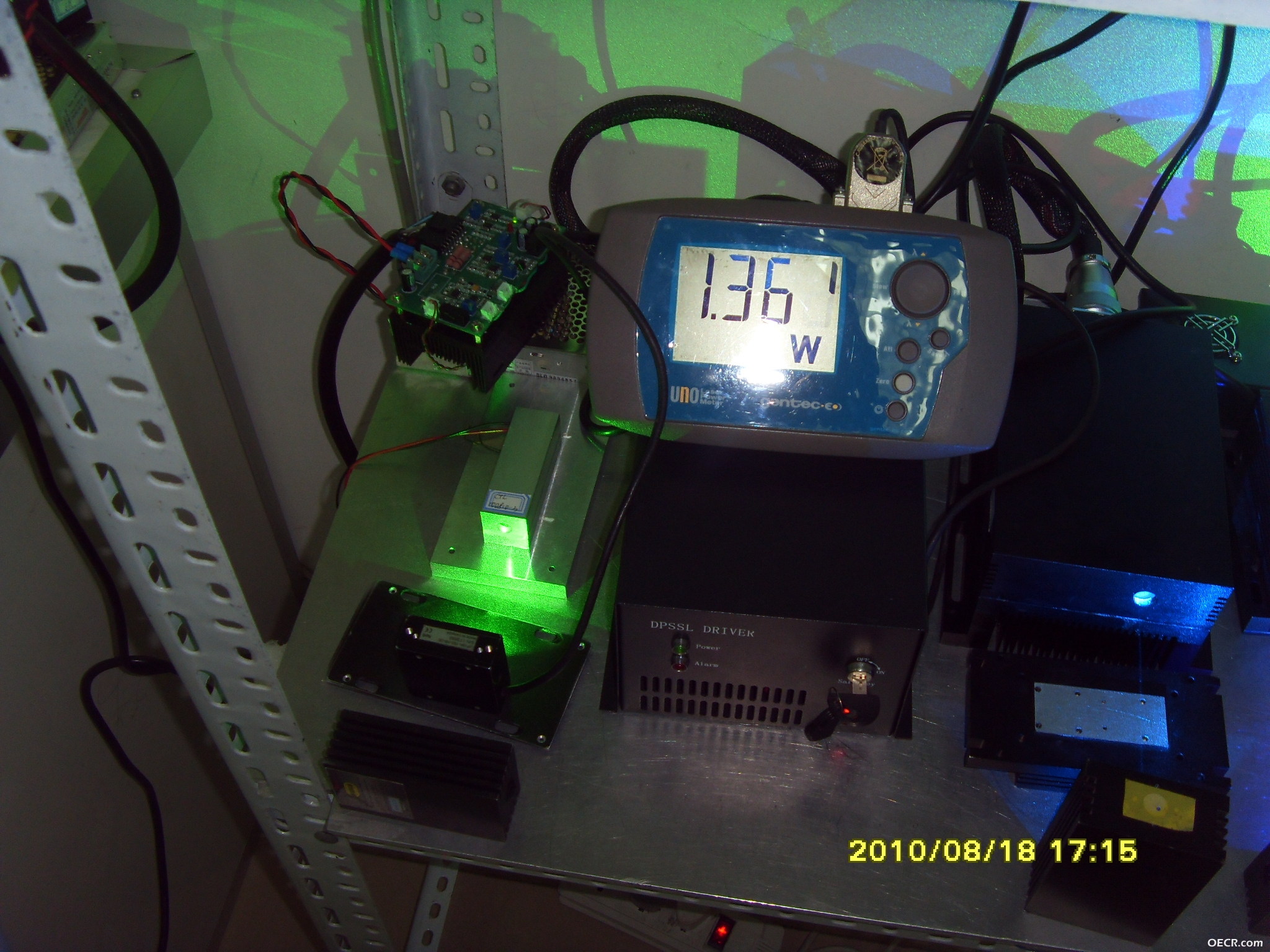

有点好奇，那个1.3W的绿光的尺寸，以及35度环境下，没有下面那块大铝板会怎么样。

kaka

我看到三菱的才是极致,人家可是7瓦,好好研究

kaka

国内看了这么多,好象都大同小异,关键内部结构应该各有所长

optro

新警察 发表于 2011-8-1 23:01
风扇装上装下,谈不上创新, 有人模仿并炫耀只能说明创新的缺失而已.
就还原历史而言,将风扇装在LD一侧,是榜 ...

我觉得，争论这个结构是谁先发明没有意义，03年我做光纤激光器，把散热器吊在机器的顶端；04年将LD、半导体制冷、散热片合为一体，这样放下整机里不是侧面，就是吊顶，但是底座必须很重很稳，不然就有麻烦，进一步考虑整体精铸。但是，您们无论谁第一个发明，工艺肯定没有做到家，散热片我s是自己研磨平的您们可定没有这个手段，还有导热铜板如何处理，电极密封，整机密封充氮等等，您们考虑了吗，如何降低成本考虑了吗？一个发黑就难住了吧？差距知道了吗？
